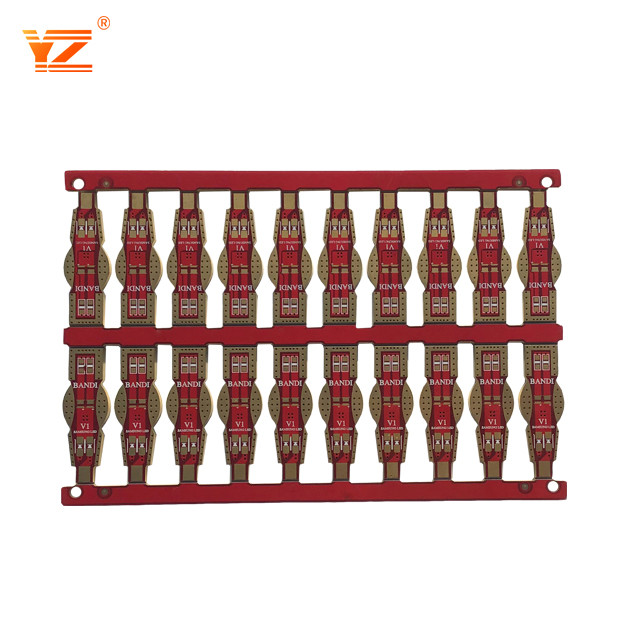

厚さ1.6mm FR4 PCB

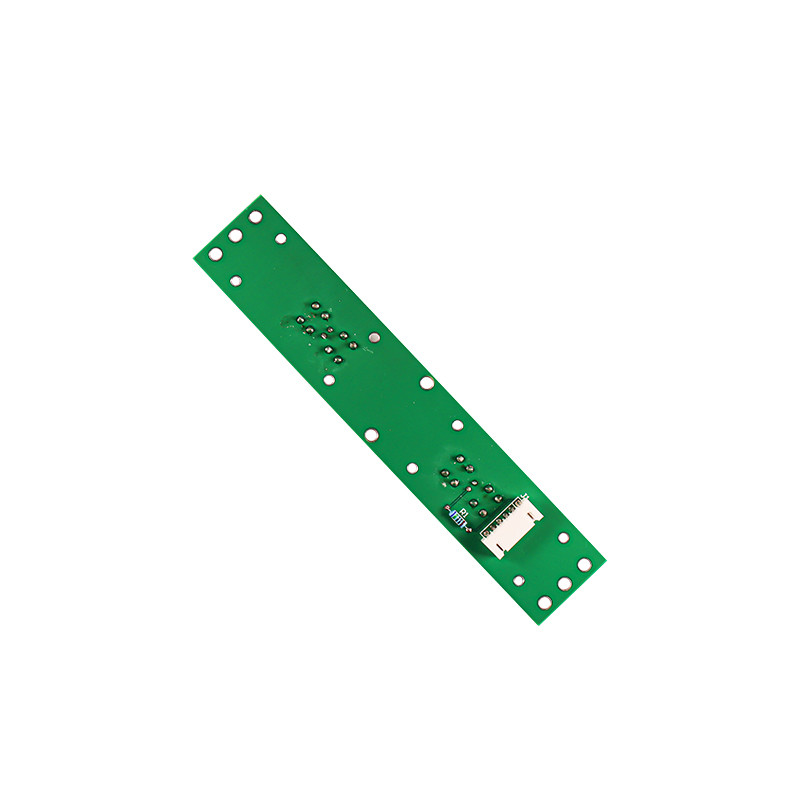

FR4 PCBの電子回路のプロトタイピングPCBの単一の側回線板
| 層の計算 | 4-20Layers |
| タイプの積み重ね | 1+N+1、2+N+2、3+N+3 |
| 利用できる材料 | FR4 |
| 板厚さ | 0.4-3.2mm |
| 終了する銅の厚さ | 1-6oz |
| 終了する銅の厚さ | 1/3oz – 2oz |
| 最低の跡の幅/間隔 | 3/3mil |
| 穴を通した分 | 0.2mm |
| 盲目分を経て | 0.1mm |
| タイプの盲目を経て | microvia、よろめきのmicroviaを積み重ねなさい |
| 表面処理 | 液浸の金、選択的なENIG + OSP （BGA区域） |
FR4 PCBの利点
1.よりよい信頼性
2.ワイヤーで縛る密度を増加しなさい
3.増加の設計効率
4。 熱特性を改良できる
5.高度の実装技術の使用を支持して
6。 よりよい電気性能および信号の正しさを持っている
7。 無線周波数の干渉、電磁妨害雑音および静電放電を改善できる
シンセンYizhuoの電子工学Co.、株式会社は2012年、私達の工場区域に5,000平方メートル以上確立された。私達に100人以上の労働者および20人の従業員がある。私達はアルミニウムPCBであり、FR4 PCBの製造業者は、私達のプロダクト照明、電子工学、新しいエネルギー、医療の、自動車および他の工業で広く利用されている。私達のPCBの生産能力は1ヶ月あたりの120000 sq.mに/達することができる。
私達の工場はISOの9001:2015システムを渡し、セリウム、ROHSのULの証明がある。私達の生産能力およびR & Dのチームに基づいて、私達は顧客のためのODMまたはOEMサービスをしてもいい。私達のプロダクトは世界中でよく販売している。
私達に照会を送る歓迎!
パッキング
シンセンからのプリント基板およびPCBの設計
帯電防止赤く/白い泡が付いている真空のパッキング。
配達
PCBまたはPCBアセンブリ配達が非常に緊急なら、役人DHL、Federal ExpressまたはUPS等によって送ることを選ぶことができる…
それがあまり緊急でなければ、私達は郵送物の運送業者によって長い時間送ってもいくお金救ってもいい。
FAQ:
Q1:私はあなたからPCBプロトタイプを得てもいいか。
:私達に非常に強い前部エンド システムが複数のプロトタイプを毎日扱う容量を持つためにあり。
Q2:どんなファイル形式をPCBアセンブリのために受け入れるか。
:GerberおよびCAM自動CAD DXF、DWGのワシのフォーマット
