2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス
1PCS
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Yizhuo
証明: UL,CE,ROHS
モデル番号: アルミニウムPCB板01
ハイライト:

HASL無鉛アルミニウムLED PCB

,

2LアルミニウムLED PCB

,

2L LED PCBのサーキット ボード

お支払配送条件
パッケージの詳細: 真空パック
受渡し時間: 10-12の仕事日
支払条件: T/T
供給の能力: 1ヶ月あたりの120000 sq.m/
仕様
基材: アルミニウム
板厚さ: 1.0/1.2/1.6mm
表面の仕上げ: 無鉛HASL
証明書: ISO9001:2008年、ROHS、UL
板サイズ: カスタマイズすることができる
適用: すべての導かれた軽い使用
サービス: 24Hours技術援助
製品の説明

2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス

PCBの製造業者アルミニウムは94V0 ROHSがPCB板を導いた軽いPCB板を導いた

アルミニウム基質はよい熱放散機能の金属ベースの銅で被覆された版である。通常、single-sided板は回路の層(銅ホイル)、絶縁層およびメタル・ベース層である3層の構造で構成される。アルミニウム板PCBはLEDの照明プロダクトで共通である。双方がある、白い側面はLEDピンおよび他の余興とアルミニウムの元の色はんだ付けされる。通常、それは伝導性部品と接触して熱伝導性ののりを加えた後熱的にある。現在、陶磁器の基質が、等ある。



アルミニウムPCB



最高のパネルのサイズ

1470mm*600mm

銅の厚さ

0.5oz、1oz、2oz、3oz

誘電性の厚さ(基質に)

0.05mm、0.075mm、0.1mm、0.15mm、0.2mm

基質の中心の厚さ

0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、3.0mm、3.2mm

終了する板厚さ

0.4mmから4.0mm

厚さの許容

+/- 10%

アルミニウム機械化

訓練は、叩いて、製粉してダイス打つ誘導利用できるタブを打ち切る

Min. Finish穴のサイズ

0.25mm

最高。定常電圧

2.5k VDC (0.075mmの誘電体) 3.75k VDC (0.15mmの誘電体)

Min.トラック幅

0.2mm (8mils)

Min. Trackギャップ

0.2mm (8mils)

Min. SMDのパッド ピッチ

0.2mm (8mils)

表面の仕上げ

HASL、HASLLeadfreeの液浸の金、OSP

はんだのマスク色

白、LEDライト特別な白い、マットの黒黒い、利用できる他

伝説色

、白い黒い、利用できる他

Eテスト

肯定

Rosh

肯定

参照標準

IPC-A-600Gのクラス2

特別な穴

直面する点コップの穴

データ入力

Gerbers、AutoCad、Cam350、
PROTEL99SE、PROTEL、DXP、力PCB。

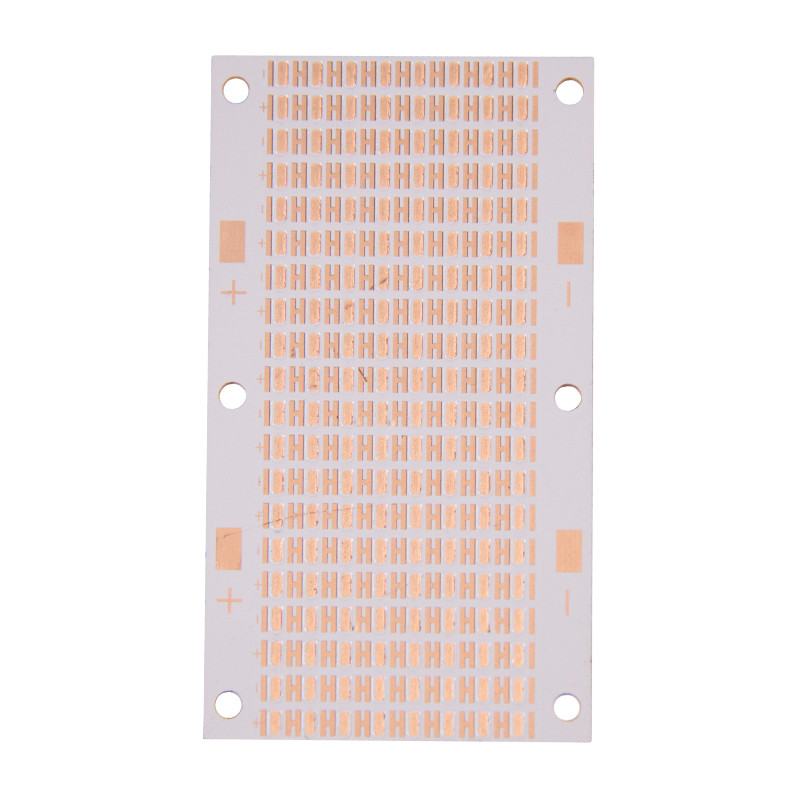

2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス 0

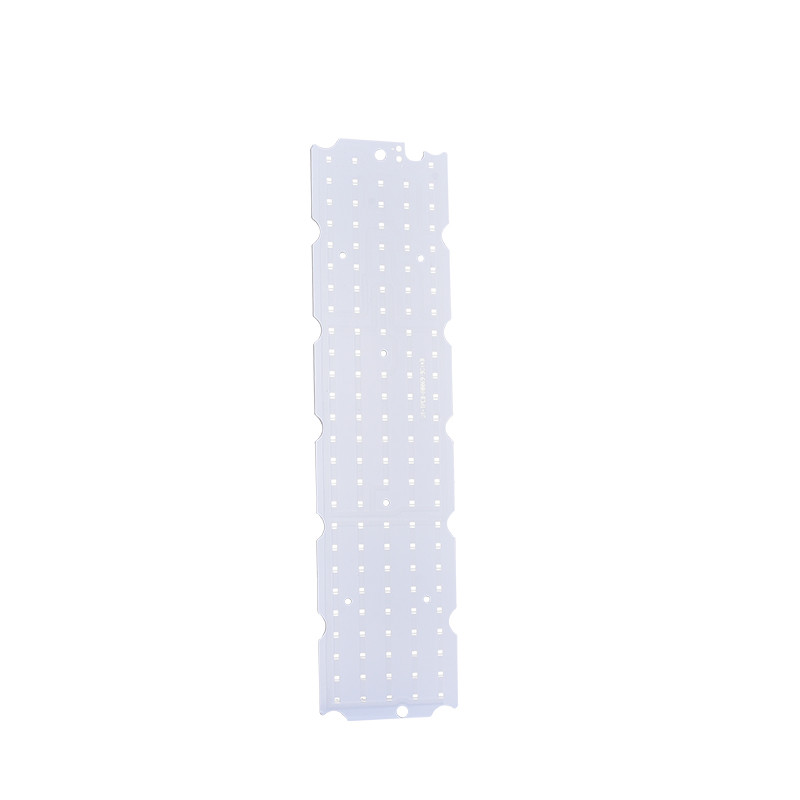

2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス 1

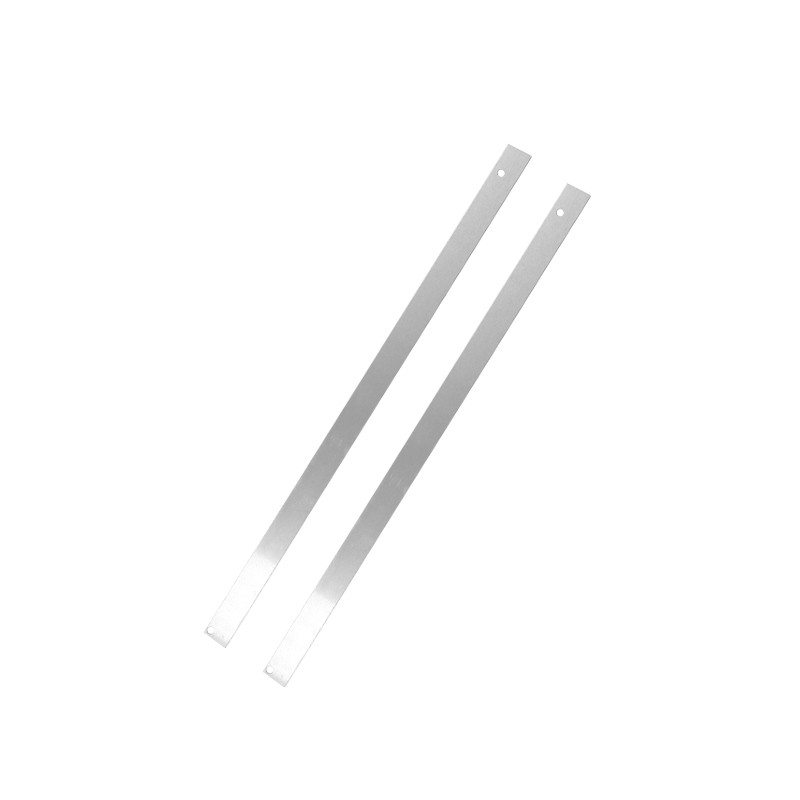

2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス 2

シンセンYizhuoの電子工学Co.、株式会社はISO9001によって証明される国民のハイテクな企業である:2015国際的な質の管理システム。それは2012年に創設され、電子技術の革新そして持続可能な発展に託された。それはさまざまな金属PCBs、LEDsおよび関連製品の製造そして販売で使用される。プロダクトは熱放散を要求する照明、電子工学、機械類、コミュニケーションの、自動車および他の工業で広く利用されている。8年以上の平均企業の経験によって上級管理のチームおよびR & Dの設計チームで、私達は強く世界的な配電網および販売ルートを作成し、私達のプロダクトはアジア太平洋、ヨーロッパ、アメリカおよび中東でよく販売する。

私達はワンストップPCB/PCBAのカスタム化 サービスを提供する。顧客のPCB/PCBAの条件すべてに会うことはIntech巡回するサービスの目的をである!

2層HASL無鉛アルミニウムLED PCBのサーキット ボードOEM ODMサービス 3

FAQ:
Q1. どんな指定必要とするPCBの引用語句のためにするか。
:私達はあなたのPCB Gerberファイル、板厚さ、銅の厚さ、表面の仕上げおよび量が引用することを必要とする。

Q2. あなた商事会社または製造業者はであるか。
: 私達はこの区域の経験12年ののPCBの製造業者である。


Q3:あなたの最低順序量は何であるか。
: MOQは1 PCSである。
