アルミニウムPCBは何であるか。
私達がアルミニウムPCB調査する前に、私達はPCBは持たなければであるものの明確な概念をならないか。PCBは電気で板の異なった電子部品を接続するシングル・ボードで組み込まれる伝導性道および跡を使用するプリント基板の略称である。銅が基質材料で薄板になる伝導性道を提供するのに使用されている。

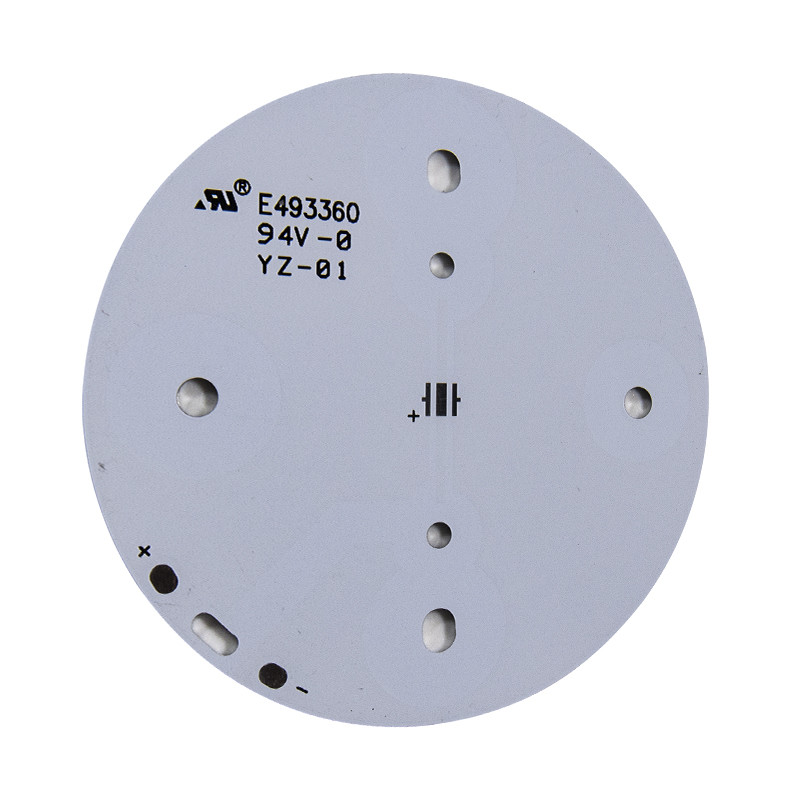

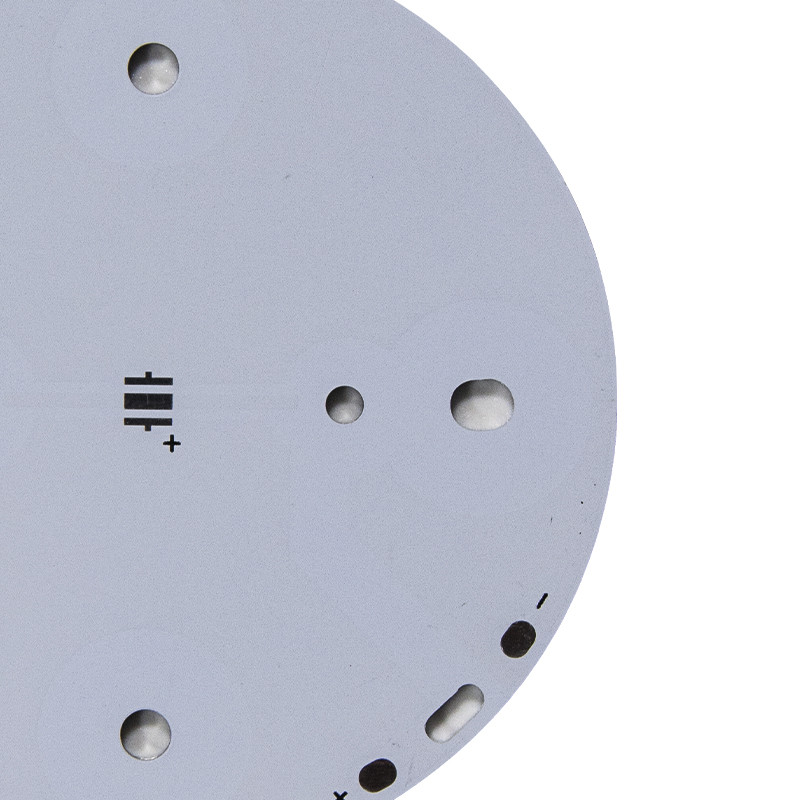

またメタル・ベースPCBとして参照されるアルミニウムPCBは、銅で被覆された積層物からおよび薄い誘電体および電気でアルミニウムの絶縁層伝導性熱的に成っているタイプのPCBである。
銅ホイルはアルミニウム基盤が層の間に置かれる誘電体の助けによって熱消散を可能にする間、望ましい回路パターンを採用する。
アルミニウム構造は3つの層に主に分けられる
回路の層:およそ1つから10のozの厚さと来るのは銅の層である。
絶縁層:熱的に伝導性および電気で絶縁体の誘電性の層
基礎アルミニウム層:これは銅かアルミニウム金属の基質で主に構成される。利用できる多数の厚さがあるが共通の厚さは1mmである。
|
銅の厚さ
|
最高6oz
|
|
板厚さ
|
0.1mm-7.0mm
|
|
Min. Hole Size
|
0.1mm
|
|
Min.線幅
|
0.075mm （3mil）
|
|
Min.行送り
|
0.075mm （3mil）
|
|
表面の仕上げ
|
HASL、OSP、ENIG、金指、等
|
|
板材料
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
|
許容
|
Vカットのdeptの許容:+/-0.1mm
|
|
覆いおよびねじれ
|
5%
|
|
soldermaskのMinimunの厚さ
|
10um
|
|
Soldermask
|
緑の白く黒い青黄色い等。
|
|
証明書
|
ISO9001/UL
|
|
テスト サービス
|
AOIのX線機能テスト
|
