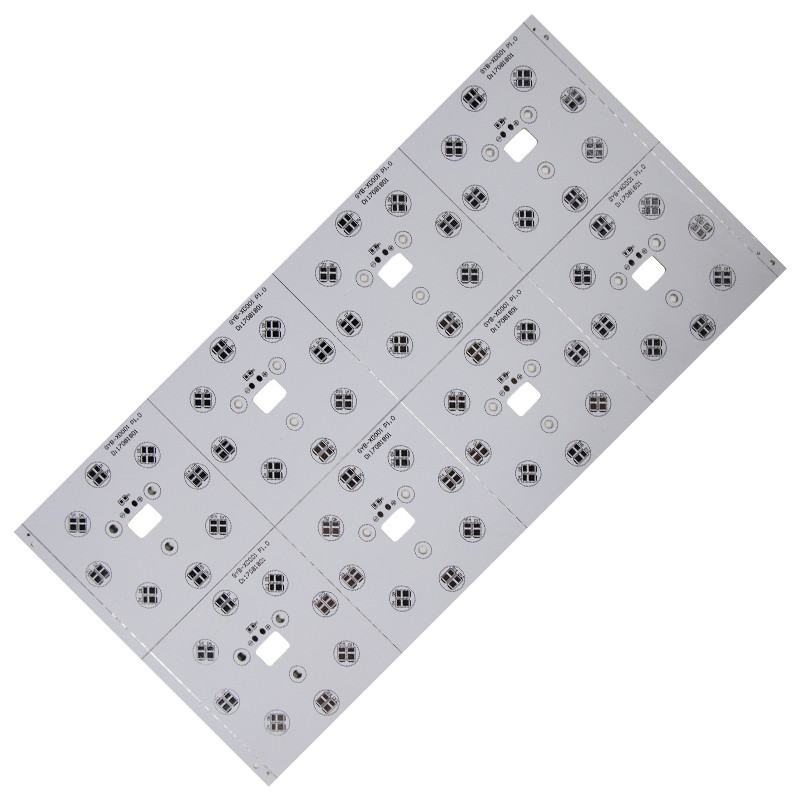

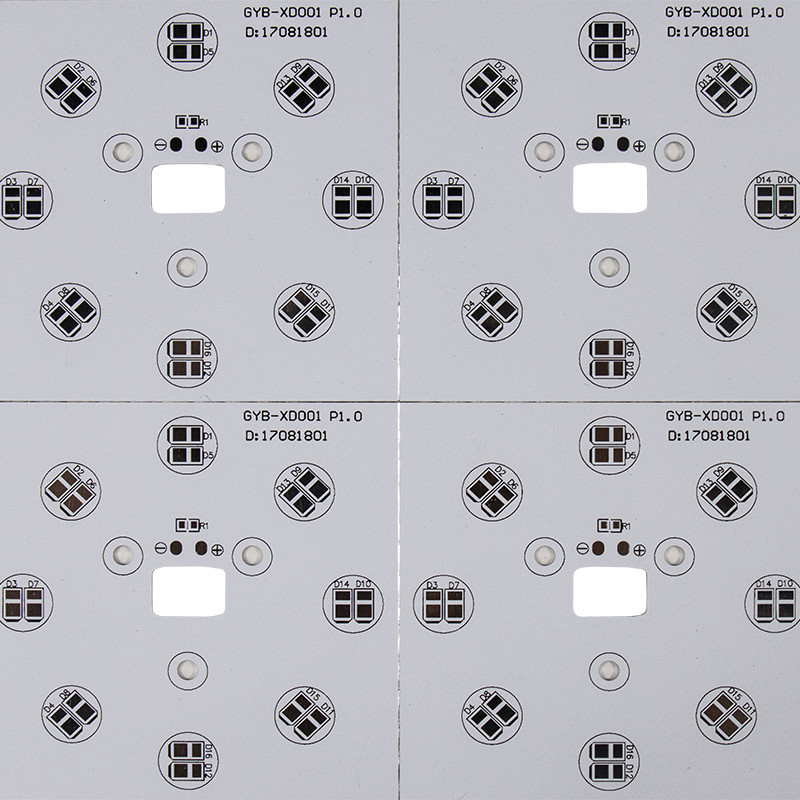

SMD 94v0 LEDの軽いサーキット ボード アセンブリ厚さ0.4mmに4.0mm
注文アルミニウムPCBは94v0 PCB板oemのsmdをつけることを導いたpcbaを導いた
タイプのアルミニウムPCB:
構造および設計に基づいて多くの適用で使用されるいくつかのタイプのアルミニウムPCBsがある。但し、すべてのアルミニウムPCBsの主な目的はほとんど同じである;高温を含む適用に熱放散の解決を提供すること。の後でアルミニウムPCBsの主なタイプはある。
1.雑種アルミニウムPCB
雑種アルミニウム構造では、non-thermal材料はアルミニウム基盤が付いている熱材料に加えられる前に別に処理され、精製される。
一般的な方法は2つの層かFR4材料で普通構成する4つの層状構造開発している。
熱材料およびアルミニウム基盤と結ばれるnon-thermal材料は剛性率を提供し、熱の消滅で助ける。
このnon-thermal結合はすべての熱材料の使用により少ない費用を特色にし、規則的なFR4プロダクト上の有効な熱導電率を取囲むので好まれる。
脱熱器またはアセンブリ ステップはこのプロダクトの開発に要求されない。
によ穴の部品はアルミニウム基盤の構成の窓を使用して容易に調節することができる。
これは基質を通してケーブルおよびコネクターを渡すことで助ける。また、はんだの肉付けによって作成されるシールは高価なアダプターのための必要性を除去する。
2. 多層アルミニウムPCBsは電源プロダクトで非常に共通で、熱的に伝導性の誘電体の多数の層と来る。
これらの材料はどの熱的に伝導性の誘電体がまた信号か熱viasとして機能する盲目のviasの助けによって層の間で埋められるかの回路部品の1つ以上の層と結合されるとき非常に有用である。
しかしこれらの設計の単層の構造はそれらが熱放散を含む多くの適用に理想的な解決を提供するより複雑な設計と来るとき非常に有効ではない。
3.によ穴アルミニウムPCB
ほとんどの複雑な構造に関しては、アルミニウムの単層は前に多層構造の中心を形作るラミネーションを加えることと埋め戻され、事前ドリルされる。
熱接着材料がそれからアルミニウムの両側で熱材料を薄板にするのに使用されている。
ラミネーションが行われれば、訓練はアセンブリに適用される。
訓練の結果作成される穴を通してめっきされる適切な電気絶縁材を、アルミニウム整理を維持するためには通らなければならない。
PCB項目 |
製造容量 |
銅の厚さ |
0.5oz、1oz、2oz、3ozおよび4つのoz |
誘電性の厚さ(基質に) |
0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、3.0mmおよび3.2mm |
終了する板厚さ |
0.4mmから4.0mm |
厚さの許容 |
+/-10% |
アルミニウム機械化 |
訓練は、叩いて、製粉してダイス打つ誘導利用できるタブを打ち切る |
Min. Finish穴のサイズ |
0.25mm |
Max.workingの電圧 |
2.5kVDC (0.075mmの誘電体)、3.75kVDC (0.15mmの誘電体) |
Min.Trackの幅 |
0.2mm (8mils) |
Min.Trackのギャップ |
0.2mm (8mils) |
Min. SMDのパッド ピッチ |
0.2mm (8mils) |
表面の仕上げ |
HASL、液浸の金無鉛、HASL抜け目がない金、OSP |
Soldermask色 |
、黒い白い、利用できる他 |
伝説色 |
、白い黒い、利用できる他 |
Etest |
肯定 |
RohsL |
肯定 |
FAQ:
Q1:私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q2: 交通機関および受渡し日についての何か。
: 通常、私達は国際を表現する(のような、Federal Express、DHL、TNT)サンプルおよび小さい容積の順序を提供するために使用する。大きい多く順序のために、私達は海によって船積みを整理してもいい。
