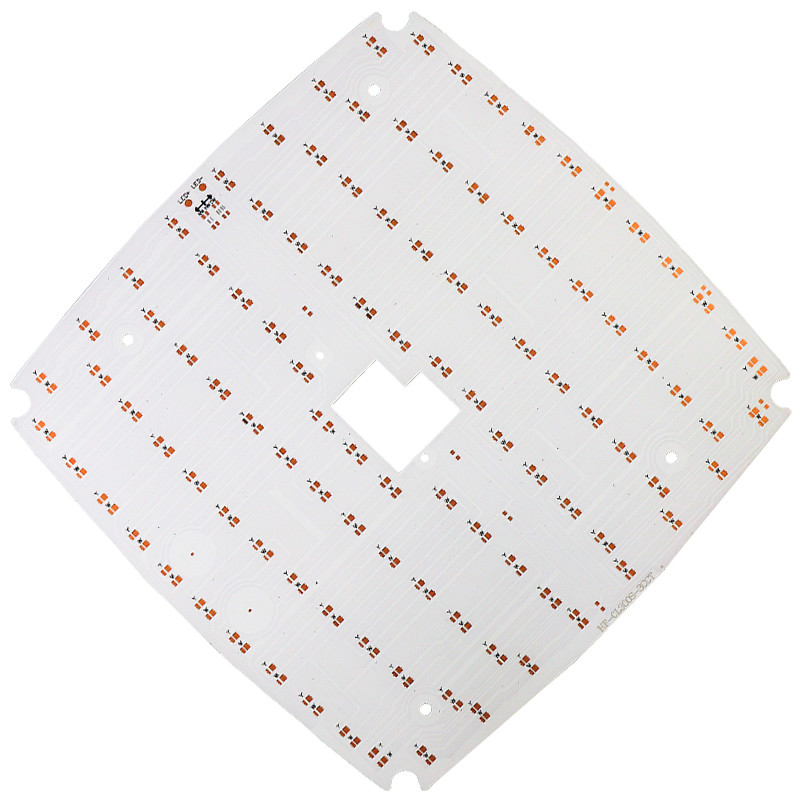

2OZ銅LEDライトPCB
アルミニウム基盤PCBの金は2oz銅のプリント基板をめっきした
私達は次として注文のPCBsを作り出した:
Single-sided PCB、両面PCB、PCB 4つの層、および多層PCB。
適用
蛍光アルミニウム版
街灯のアルミニウム版
球根のアルミニウム版
簡単で軽いアルミニウム版
アルミニウム版をスポットライトで照らす
天井のアルミニウム版
穂軸のアルミニウム版
専門:銅の基質、鉄の土台板
プロセス パラメータ | |
内容 | 機能 |
板分類 | アルミニウム土台板、銅の土台板、鉄の土台板、 |
材料 | 輸入されたアルミニウム、輸入された銅、 |
表面処理 | HASLの化学錫、ENIG （液浸の金）、OSP、銀をめっきするIMT |
層 | Single-sided、両面、および4つの層 |
マキシ。板サイズ | 1200mmX480mm |
Min.板サイズ | 5mmX5mm |
線幅/スペース | 0.1mm/0.1mm |
ゆがみおよびねじれ | <> |
板厚さ | 0.3mm-4.5mm |
銅ホイルの厚さ | 35um/70um/105um/140um |
輪郭の許容 | CNCの旅程:+/-0.1mm、打つ:+/-0.1mm |
V-CUT登録 | +/-0.15mm |
穴の壁の銅の厚さ | 20um-25um |
穴の位置のMin.登録 | +/-3mil （+/-0.76mm） |
Min.のパンチ穴 | 1.0mm （1.0mmの下の板厚さ。） |
Min. Punching Squareスロット | （1.0mm、1.0mmX1.0mmの下の板厚さ） |
プリント回路の登録 | +/-0.076mm |
Min.drillの穴径 | 0.6mm |
表面処理の厚さ | 金のめっき:（Ni4um-6umのAu 0.1um-0.5um）、 |
V-CUTの程度の許容 | +/-5 （程度） |
V-CUT板厚さ | 0.6mm-3.2mm |
Min. Legend幅 | 0.15mm |
Min. Solderマスクの入り口 | 0.1mm |
プロダクト概観
私達は現在コンデンサー、LEDs、サーメット電位差計を、PCBs整える、半導体、トランジスター、酸化亜鉛のバリスター、スイッチおよび抵抗器の広い範囲を提供する。
