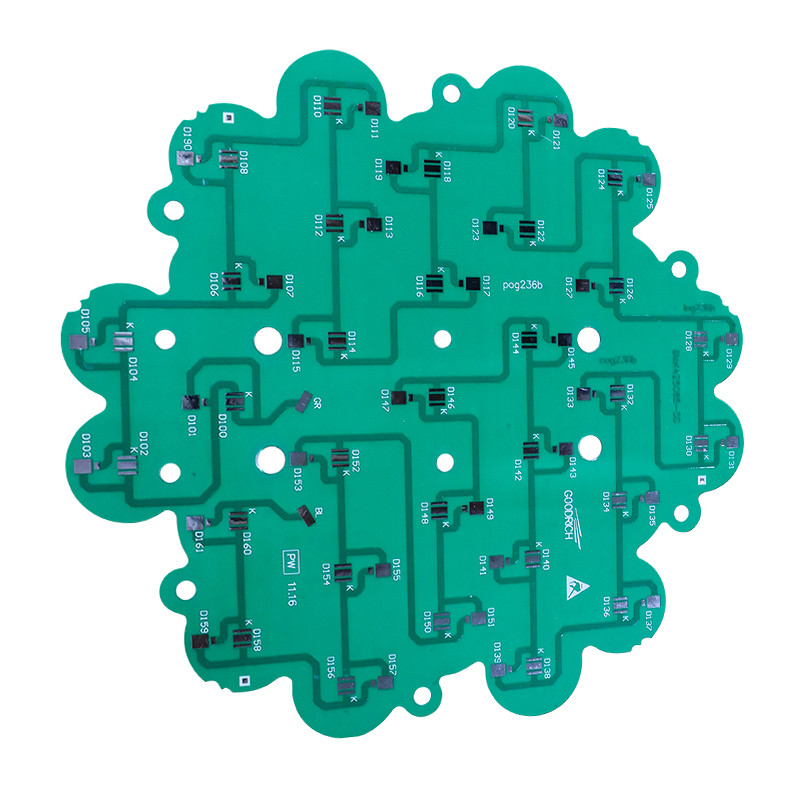

アルミニウム基盤PCBは1layer 2mmの2ozプリント基板に乗る
プロダクト細部
| モデルいいえ。 | HMY-808 | カスタマイズされる | カスタマイズされる |
| 層 | 1 ~16layers | 起源 | シンセン、中国 |
| 基材 | FR4、高いTg FR4の、Isola自由な、ハロゲン ロジャースのアルミニウム | ||
| 終了する板厚さ | 0.2~3.8mm | 銅の厚さ | 0.5oz | 6oz |
| 表面の仕上げ | HASL、ENIG、OSPの液浸の銀、ImmersionTin、 | 最高の金張りの厚さ | 50のマイクロ インチ |
| シルクスクリーン色 | 、白い、黒い、緑、赤い黄色い、青い | ||
| 最低の跡の幅 | 0.075mm （3mil） | 最低の跡スペース | 0.075mm （3mil） |
| 最低の終了する穴のサイズ | レーザーの穴のための0.1mm （4mil）;機械穴のための0.2mm （8mil） | ||
| 最高の終了するサイズ | 600mm*900mm | 穴の許容 | PTH:±0.076mm （+/-3mil）、NTPH:±0.05mm （+/-2mil） |
| はんだのマスク色 | 、緑、白い、黒い、赤い、黄色い、黒いマット-青いマット緑 | インピーダンス制御 | ±10% |
| 打つことの側面図を描くこと | 旅程、V-CUTの打つ小さな溝 | 特別な穴 | 盲目の/埋められた穴、さら穴を開けられた穴 |
| 参照標準 | IPC-A-600Hのクラス2のクラス3、 | 証明書 | UL、ISO9001、ROHS.SGS、CQC |
| パッケージ | 真空及びカートン | ||
包装及び配達
包装の細部:真空の帯電防止袋の内部配達のカートン箱。
受渡し時間:沈殿物の後の2から15日
FAQ
Q1:いかに質の確かめるか。
•:私達のプロダクトは飛行調査テスト（サンプルのために）、Eテスト（多く）またはAOIを含んでテストされる完全に100%である。
Q2.What私を生産のために提供する必要があるするか。
•量、Gerberファイルおよび技術の条件（材料、表面の終わりの処置、銅の厚さ、板厚さ、…）
Q3. どんなファイル形式を生産のために受け入れるか。
•Gerberファイル:CAM350 RS274X
•PCBファイル:Protel 99SE
Q4.Areは私のPCB私が製造のためにあなたにそれらを堤出するとき安全ファイルするか。
•私達は私達が書かれていて受け取らなければ顧客の版権を尊重し、決してあなたのファイルとの誰か他の人のためのPCBを製造しない。あなた、私達からの許可は他のどの第三者ともこれらのファイルを共有する。
Q5:あなたの最低順序量は何であるか。
•私達のMOQは1 PCSである。
