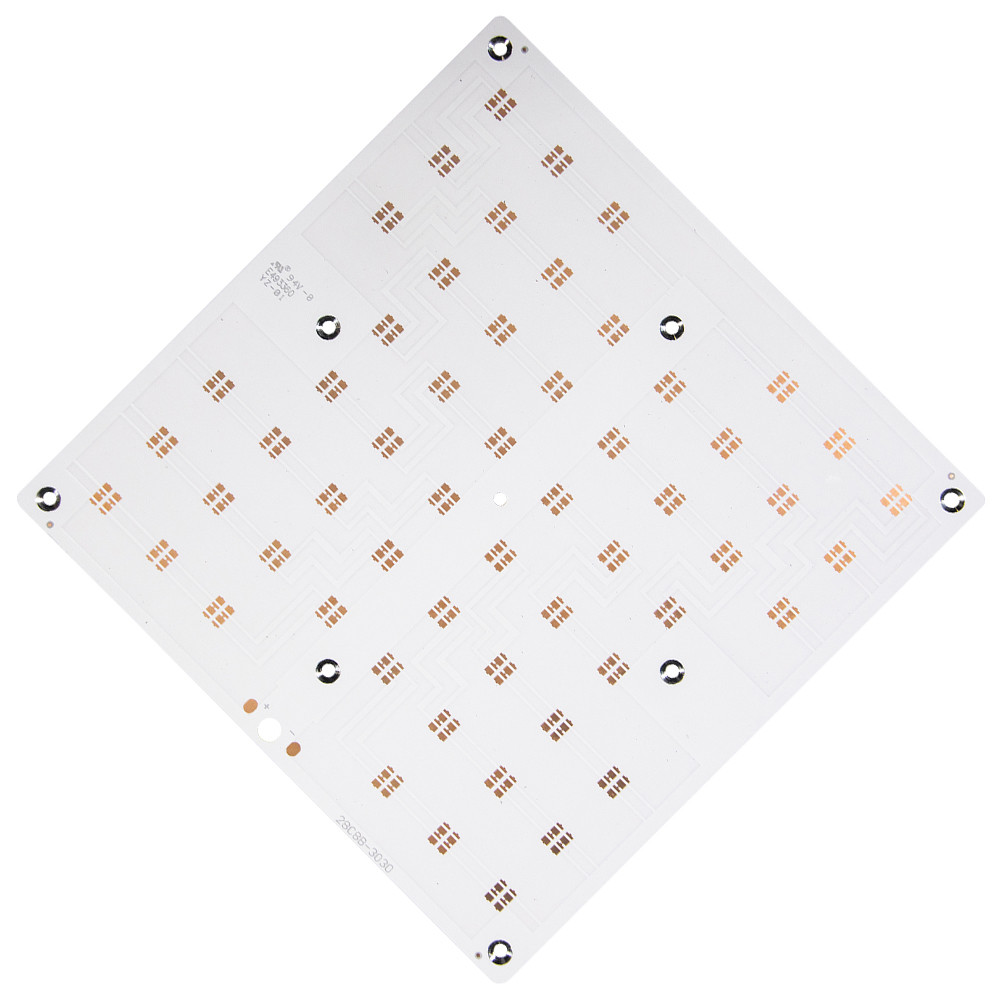

単一の味方された94v0 30W LEDのプリント基板のアルミニウム版
30W LEDのLed球根ライトのためのアルミニウム版の単一側94v0のPCB板
熱的に伝導性しかし電気で絶縁の誘電体の薄層はメタル・ベースおよび銅ホイルの間で薄板になる。銅ホイルは望ましい回路パターンにエッチングされ、メタル・ベースはこの回路から薄い誘電体を通して熱を引く。
アルミニウムPCBは独特な金属ベースの銅の覆われた積層物である;それによい熱伝導性、電気絶縁材および機械化の性能がある。PCBの市場の大抵Fuchsアルミニウム ライトのアルミニウム基質。LEDの照明プロダクトの公有地。
アルミニウムPCBは銅ホイル、熱絶縁層および金属の基質の3つの層への構造の境界を含んで金属ベースのPCBの1つ、である:
| 項目 | 機能 |
|---|---|
| 層 | 1-30 |
| より厚い銅 | 1-6OZ |
| 製品タイプ |
HF （高周波）及び（無線周波数）板、インピーダンスは管理委員会、HDI板を、 |
| はんだのマスク | Nanya&Taiyo;、赤い、LPI及びマット緑、黄色い、青い白い、黒い。 |
| 基材 | FR4 （Shengyi中国、ITEQ、KB A+、HZ）、HI-TG、FR06、Taconicロジャース アルゴン等 |
| 終了する表面 | 慣習的なHASL、無鉛HASLのFalshの金、ENIG （液浸の金） OSP （Entek）、液浸の錫、ImmersionSilverの堅い金 |
| 選択的な表面処理 |
ENIG （液浸の金） +OSPのENIG （液浸の金） +Gold指、抜け目がない金+Gold指、 |
| 技術仕様 | 最低の線幅/ギャップ:3.5/4mil （レーザーのドリル） 最低の穴のサイズ:0.15mm （機械ドリルの）/4mil （レーザーのドリル） 最低の環状リング:4mil 最高の銅の厚さ:6OZ 最高の生産のサイズ:900×1200mm 板厚さ:D/S:0.2-7.0mm、Multilayers:0.40-7.0mm、 最低のはんだのマスク橋:0.08mm アスペクト レシオ:15:1 査証の機能を差し込むこと:0.2-0.8mm |
| 許容 | めっきされた穴の許容:0.08mm （min±0.05） 非めっきされた穴の許容:0.05min （min+0/-0.05mmか+0.05/-0mm） 輪郭の許容:0.15min （min±0.10mm） 機能テスト: 絶縁の抵抗:50オーム（mormality） 強さの皮をむきなさい:1.4N/mm 熱耐久度テスト:2650c、20秒 はんだのマスクの硬度:6H Eテスト電圧:500V+15/-0V 30S ゆがみおよびねじれ:0.7% （半導体テストboard≤0.3%） |
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
:サンプルは5-7日を、大量生産の時間必要とする順序の量のための1-2週をもっとより必要とする
:低いMOQ、サンプル点検のための1pcは利用できる
:私達は通常DHL、UPS、Federal ExpressまたはTNTによって出荷する。通常着くために3-5日かかる。任意をまた出荷する航空会社および海。
