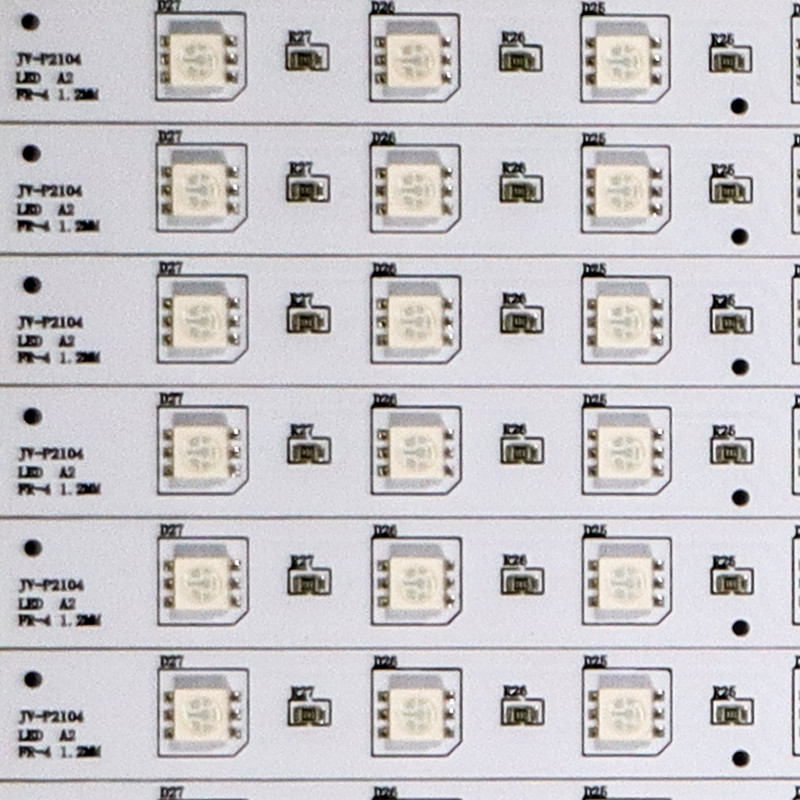

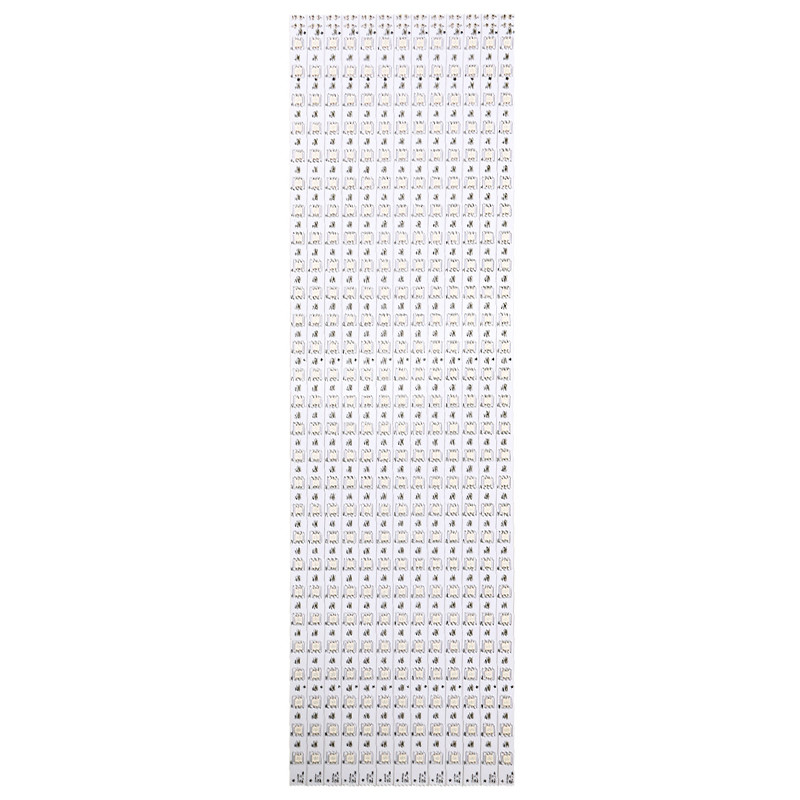

OEM 94V0多層PCBs LEDの管ライト注文のプリント基板
多層PCBが管ライトmcpcbを導いたPCB 94vo OEMはPCB板石ライトを導いた
アルミニウムPCBsの分類:アルミニウムPCBsは3つの部門に本質的に分けられる。
1:普遍的なアルミニウムPCB:ここに使用される誘電性の層はエポキシのガラス繊維から前preg成っている。
2:高い熱伝導性アルミニウムPCB:誘電性の層はエポキシ樹脂から成っている。樹脂は高い熱伝導性を持たなければならない使用した。
3:高周波アルミニウムPCB:誘電性の層は前pregポリオレフィンまたはpolyimideの樹脂のガラス繊維で構成される。
アルミニウムPCBsの製造の難しさ:
ほぼすべてのアルミニウムPCBsのための製造工程は本質的に同じである。ここで私達は主要な製造工程、難しさおよび解決を論議する。
銅のエッチング:アルミニウムPCBsで使用される銅ホイルは比較的より厚い。しかし銅ホイルが3ozにあれば、エッチングは幅の補償を要求する。それが設計の要求に従ってなければ、跡の幅は許容からエッチングの後にある。従って跡の幅の補償は正確に設計されているべきである。エッチングの要因は製造工程の間に制御される必要がある。
はんだのマスクの印刷:厚い銅ホイルが原因でアルミニウムPCBのはんだのマスクの印刷に難しさがある。これは跡の銅が余りに厚ければそしてエッチングされたイメージに跡の表面あるおよび幅木およびはんだのマスクの印刷間の大きい相違が困難でであって下さいのである。従って、前科はんだのマスクの印刷は使用される。使用されるはんだのマスク オイルは良質であるべきで、時として樹脂の詰物は最初にされ、次にマスクをはんだ付けする。
機械製造業:機械製造工程は内部で去られる機械鋭く、形成およびv記録等を含む。これは電気強さを減らしがちである。従って、電気製粉および専門のフライスはプロダクトの少量の製造業のために利用されるべきである。鋭い変数はぎざぎざが発生することを防ぐために調節されるべきである。これはあなたの機械製造業を助ける。
量
|
ごく少量:1pcs.プロトタイプ、小さい順序、多くの順序、すべてのOK
|
必要とされるファイル
|
PCB:Gerberファイル(CAM、PCB、PCBDOC)
|
部品:(BOMのリスト)資材表
|
|
アセンブリ:一突きN場所ファイル
|
|
PCBのパネルのサイズ
|
最低のサイズ:0.25*0.25インチ(6*6mm)
|
最高のサイズ:20*20インチ(500*500mm)
|
|
PCBのはんだのタイプ
|
水溶性のはんだののり、無鉛RoHS
|
部品の細部
|
受動態0201サイズに
|
BGAおよびVFBGA
|
|
無鉛の破片Carriers/CSP
|
|
両面SMTアセンブリ
|
|
0.8milsへの良いピッチ
|
|
BGAの修理およびReball
|
|
部分の取り外しおよび取り替え
|
|
構成のパッケージ
|
テープ、管、巻き枠、緩い部品を切りなさい
|
PCBの組立工程
|
訓練-----露出-----めっき-----Etaching及び除去-----打つこと-----電気テスト-----SMT-----波
はんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気のテスト |
FAQ:
Q1. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q2: 私達の製品に関する情報および設計ファイル秘密を保つ方法か。
