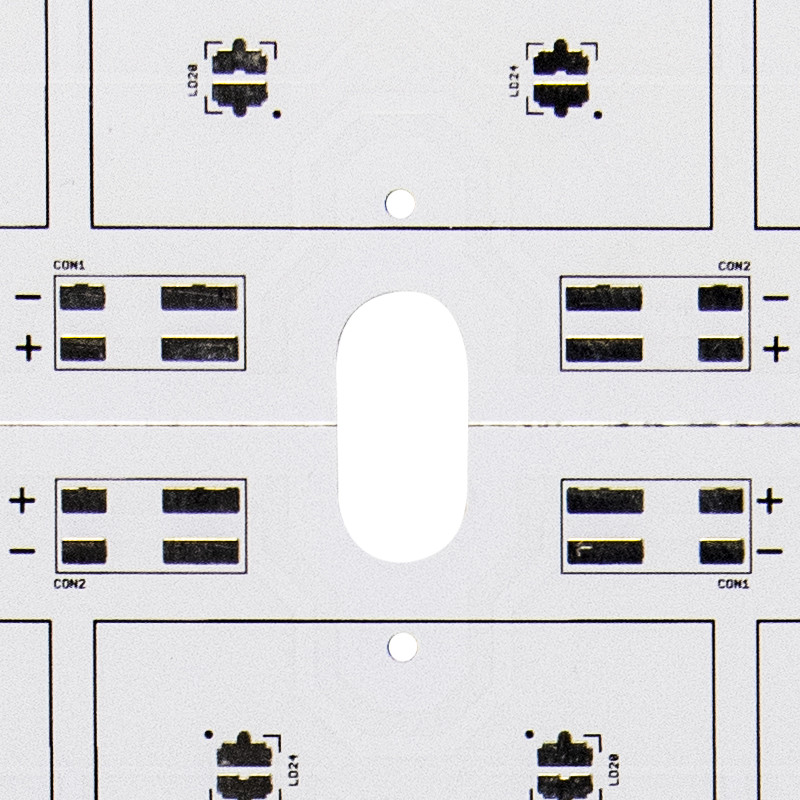

多層穂軸の倍はアルミニウムPCB PCBアセンブリ94v0 LED味方した
注文の穂軸はmoudeの多層導かれた球根PCB 94v0アルミニウム導かれたライトを導いた
熱的に伝導性しかし電気で絶縁の誘電体の薄層はメタル・ベースおよび銅ホイルの間で薄板になる。銅ホイルは望ましい回路パターンにエッチングされ、メタル・ベースはこの回路から薄い誘電体を通して熱を引く。
アルミニウムPCBSの利点
熱放散は標準的なFR-4構造より劇的に優秀である。
使用される誘電体は厚さの慣習的なエポキシ ガラスそして第10伝導性同様に熱的に普通5から10倍である
慣習的で堅いPCBより有効な熱移動指数関数的に。
IPCの熱上昇の図表によって提案されるより低い銅の重量は使用することができる。
|
量
|
ごく少量:1pcs.プロトタイプ、小さい順序、多くの順序、すべてのOK
|
|
必要とされるファイル
|
PCB:Gerberファイル（CAM、PCB、PCBDOC）
|
|
部品:（BOMのリスト）資材表
|
|
|
アセンブリ:一突きN場所ファイル
|
|
|
PCBのパネルのサイズ
|
最低のサイズ:0.25*0.25インチ（6*6mm）
|
|
最高のサイズ:20*20インチ（500*500mm）
|
|
|
PCBのはんだのタイプ
|
水溶性のはんだののり、無鉛RoHS
|
|
部品の細部
|
受動態0201サイズに
|
|
BGAおよびVFBGA
|
|
|
無鉛の破片Carriers/CSP
|
|
|
両面SMTアセンブリ
|
|
|
0.8milsへの良いピッチ
|
|
|
BGAの修理およびReball
|
|
|
部分の取り外しおよび取り替え
|
|
|
構成のパッケージ
|
テープ、管、巻き枠、緩い部品を切りなさい
|
|
PCBの組立工程
|
訓練-----露出-----めっき-----Etaching及び除去-----打つこと-----電気テスト-----SMT-----波
はんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気のテスト |
FAQ:
Q1. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q2: どの位調達期間はあるか。
: サンプルのために、5-7の仕事日かかる;大量注文のために、10-15のワード日かかる。
