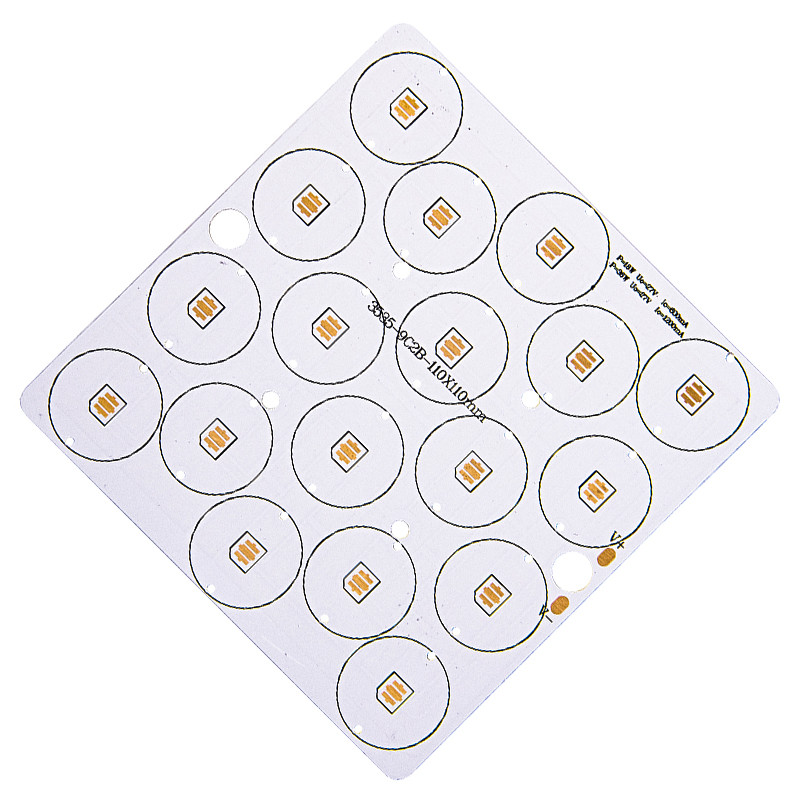

OEM ODM DIY倍によって味方されるPCB 5WアルミニウムPCBのサーキット ボード
DIYライト長いアルミニウムPCB板5WアルミニウムPCBのサーキット ボード
アルミニウムPCBsの構造
アルミニウムPCBsは実際にFR4 PCBsにかなり類似している。アルミニウムPCBsの基本的な構造は4つの層である。それは誘電性の層、銅ホイル、アルミニウム基層およびアルミニウム基礎膜から成っている。
• 銅ホイルの層
使用された銅の層は正常なCCLs （1ozへの10oz）より比較的厚い。銅のより厚い層はより大きい流れ収容量を意味する。
• 誘電性の層
誘電性の層は熱的に伝導性の層で、50micrometerに200micrometerのまわりに厚くある。それに低い熱抵抗があり、適用のために適している。
• アルミニウム基盤
この第3層はアルミニウム基質から成っているアルミニウム基盤である。それに高い熱伝導性がある。アルミニウム基礎膜の層
アルミニウム基礎膜は選択的である。それは不必要なエッチングし、摩擦からのアルミニウム外部の金庫の保存によって防御的な役割を担う。それは2つのタイプであるすなわちおよそ250度または120度（反の高さの温度）より下がるために
|
いいえ。 |
項目 |
大量生産 |
プロトタイプ |
|
1 |
層 |
1-8層 |
1-36層 |
|
2 |
最高。パネルのサイズ |
600*770mm （23.62 ″ *30.31の″） |
600*770mm （23.62 ″ *30.31の″） 500*1200mm （19.69 ″ *47.24の″） |
|
3 |
Max.Boardの厚さ |
8.5mm |
8.5mm |
|
4 |
Min. Board Thickness |
2L:0.3mm、 |
2L:0.2mm、 |
|
5 |
最低の内部の層の整理 |
0.1mm （4mil） |
0.1mm （4mil） |
|
6 |
最低の線幅 |
0.075mm （3/3ミル） |
0.075mm （3/3ミル） |
|
7 |
最低ライン スペース |
0.075mm （3/3ミル） |
0.075mm （3/3ミル） |
|
8 |
Min.Holeのサイズ |
0.15mm （6mil） |
0.15mm （6mil） |
|
9 |
最低のめっきされた穴の厚さ |
20um （0.8mil） |
20um （0.8mil） |
|
10 |
最低盲目にしなさい/埋められた穴のサイズ |
0.1mm （4mil） |
0.1mm （1-8layers） （4mil） |
|
11 |
PTH Dia. Tolerance |
±0.076mm （±3mil） |
±0.076mm （±3mil） |
|
12 |
非PTH Dia. Tolerance |
±0.05mm （±2mil） |
±0.05mm （±2mil） |
|
13 |
穴の位置の偏差 |
±0.05mm （±2mil） |
±0.05mm （±2mil） |
|
14 |
重いCoppe |
4oz/140μm |
6oz/175μm |
|
15 |
最低S/Mピッチ |
0.1mm （4mil） |
0.1mm （4mil） |
FAQ:
Q1. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q2: すべてはUL、ROHS等とあなたのプロダクト証明されるか。
: はい、私達はISO9001に証明される:2015年、ISO14001:2015年、IFA、UL、SGS、ROHS。
Q3: あなたの供給容量はどうですか。
: 私達の供給容量は2000sqmのまわりに毎日ある。私達の25が000のsqmの工場スペースR & D、マーケティング、兵站学および調達操作を催すところ。
