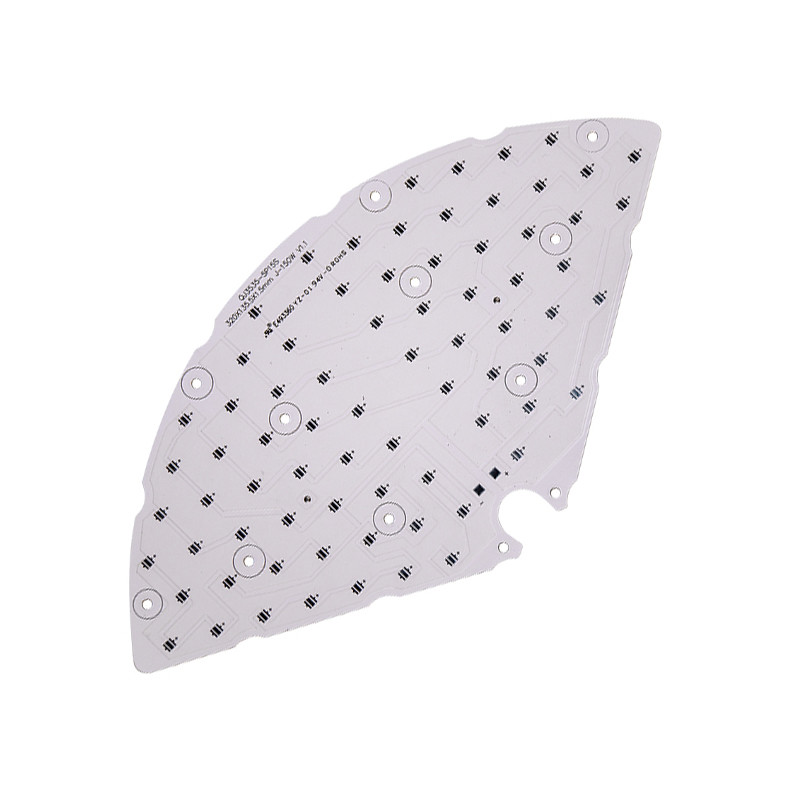

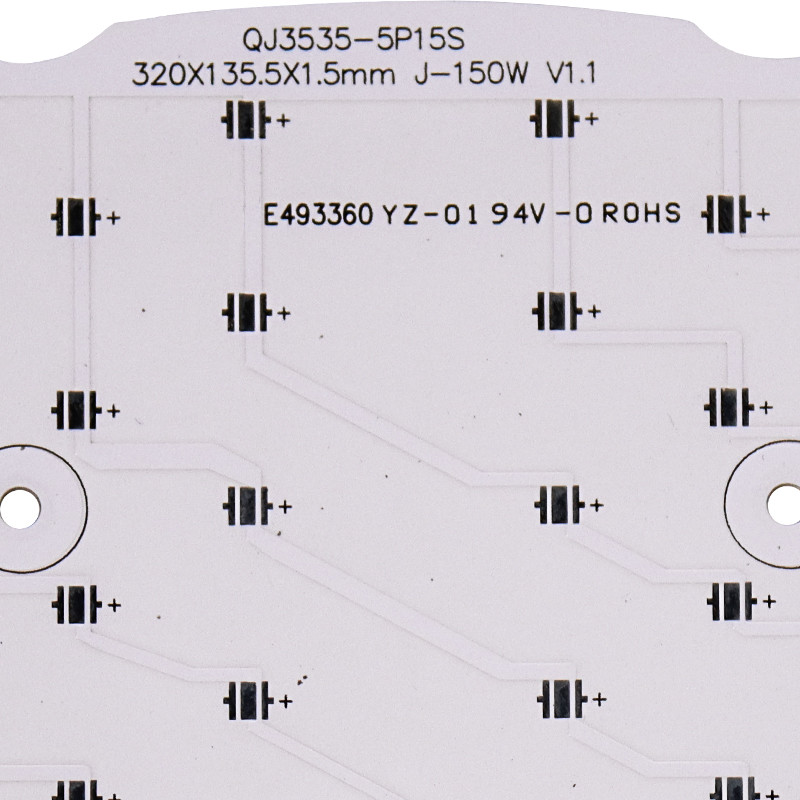

単一の側面アルミニウム94V0 LEDのストリップPCBの白く黒いシルクスクリーン
LEDのストリップ単一の側面アルミニウムPCB板94-v0はライトのためのmcpcbを導いた
アルミニウムPCBはデッサンとして細部を積み重ねる。
1. アルミニウムPCBの銅の跡は層になる
銅回路（跡）の層はFR4材料と比較されるプリント回路を形作るためにエッチングされる
アルミニウムPCBは時同じ厚い回路の層および同じ跡の幅より高い電流に耐えることができる。
2. アルミニウムPCB Dielecticの層
dielectic層は付着、絶縁材および熱伝導の機能として主に役立つアルミニウムPCBの基幹技術である。
モジュールの力ローディングのできる働けば時よりよい絶縁材の熱伝導性あれば、より速く部品が熱を広げたら、容積改善のような目的を、延長寿命を実現し、出力電力を減らす増加。
3. アルミニウムPCBの金属の基質の層
通常、費用および技術特性を考慮して、アルミニウムは理想的な選択である。利用できるアルミニウム版は6061,5052,1060等である。
|
連続 |
項目 |
技術的なデータ |
|
1 |
製品名 |
良質の基盤5630はアルミニウムPCB板を導いた |
|
2 |
ブランド |
sunsoar |
|
3 |
層 |
1-24の層 |
|
4 |
最高板サイズ |
457x610mm |
|
5 |
最低板厚さ |
4 （層） 0.40mm/16mil |
|
6 （層） 0.80mm/32mil |
||
|
8 （層） 1.00mm/40mil |
||
|
10 （層） 1.20mm/48mil |
||
|
6 |
最低ラインWidth1 |
0.10mm/4mil |
|
7 |
MinLineの間隔 |
0.10mm/4mil |
|
8 |
最低の穴のサイズ |
0.20mm/8mil |
|
9 |
PTHの壁厚さ |
0.020mm/0.8mil |
|
10 |
PTH diaの許容 |
±0.05mm/±2mil |
|
11 |
NPTHの穴diaの許容 |
±0.025mm/±1mil |
|
12 |
輪郭Tolence |
±0.1mm/±4mil |
|
13 |
S/Mピッチ |
0.08mm/3mil |
|
14 |
アスペクト レシオ |
10:1 |
|
15 |
PCBの覆いおよびねじれ |
≤0.7% |
|
16 |
電気強さ |
>1.3KV/mm |
|
17 |
皮強さ |
1.4N/mm |
|
18 |
はんだのマスクの摩耗 |
≥6H |
|
19 |
PCBの燃焼性 |
94V-0 |
|
20 |
インピーダンス制御 |
±5% |
FAQ:
Q1. あなた工場または貿易会社はであるか。
: 私達に私達の自身のPCBの製造業及びアセンブリ工場がある。
Q2: すべてはUL、ROHS等とあなたのプロダクト証明されるか。
: はい、私達はISO9001に証明される:2015年、ISO14001:2015年、IFA、UL、SGS、ROHS。
Q3: どんなサービスがあるか。
: 、PCBアセンブリ購入している、私達はPCBの製作、部品を完全なアセンブリ提供している。
