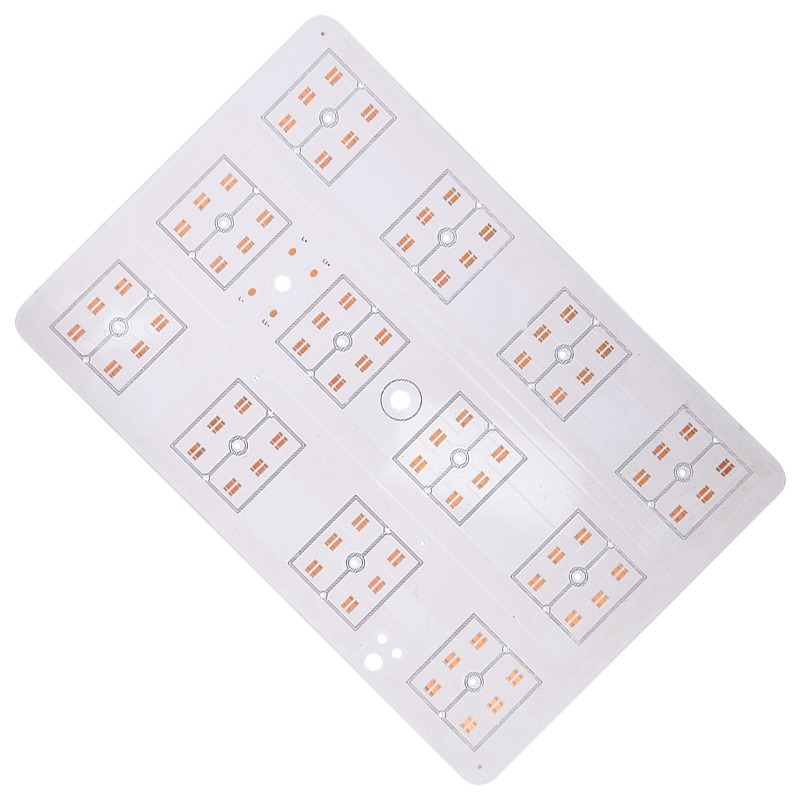

厚く1.0mm 1.6mm単一の味方されたPCBs OSP LEDライト サーキット ボード
OSPの表面はアルミニウム材料を導いたPCB板サーキット ボードを終えた
アルミニウムPCBの導入:
アルミニウムPCBはよりよい熱伝導性、電気絶縁材および機械化の性能がある従来のFR4 PCBと比較された基質材料として高い可塑性の合金の版との低い合金にされたAl Mg Siを使用したPCBのタイプである。
他のタイプのPCBsに類似した、アルミニウムPCBは伝導性の層（銅の層）構成される;絶縁材の層（誘電性の層）;そして基質の層。
アルミニウムPCBは可能同じ厚さおよび線幅が付いているより高い流れを立てるためにである。アルミニウムPCBは4500Vまで抵抗電圧にでき、熱伝導性は以上2.0ある。現在、アルミニウムPCBはLEDの照明PCBの塗布のための共通のタイプである。

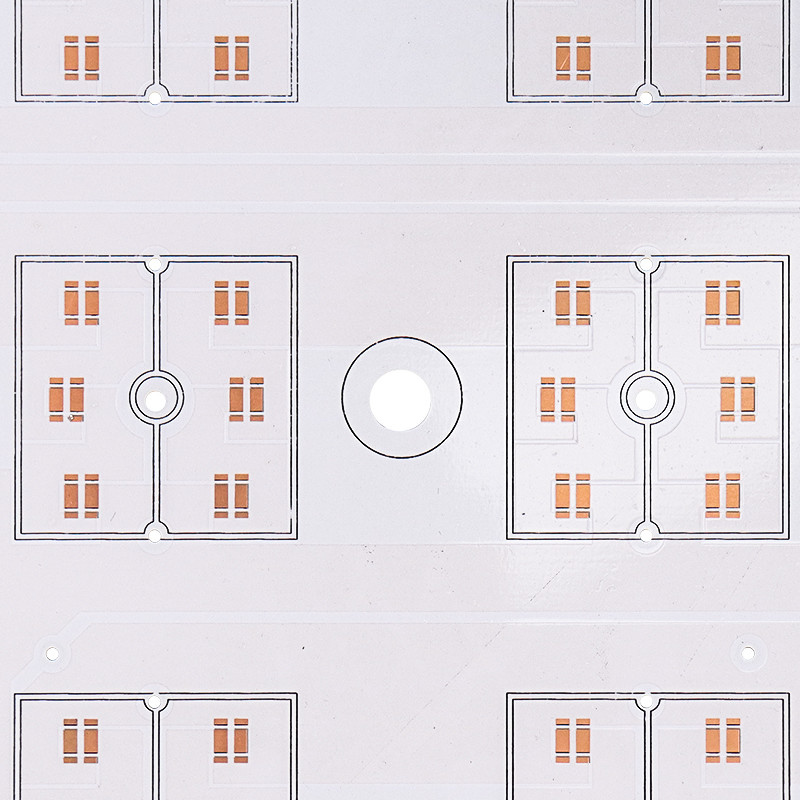

共通LED PCBに双方がある。白いはんだのマスクが付いている上部はSMD LEDのビードをはんだ付けするために使用され、反対側にアルミニウム金属色として普通はんだのマスクおよび提示がない。強力な熱放散のための要求があれば、アルミニウム基盤はまた熱伝導性のシリコーン グリースの層とよりよい熱放散のための設置済み脱熱器によって接続するために塗ることができる。
|
1
|
記述
|
PCBの指定
|
|
2
|
材料
|
FR-4/HTG150-180 FR4/CEM 1/CEM 3/ALUMINUm
|
|
3
|
層
|
1-20
|
|
4
|
板厚さ
|
0.2mm- 4.0mm
|
|
5
|
板厚さの許容
|
+/-10%
|
|
6
|
銅の厚さ
|
17.5um-175um （0.5oz-5oz）
|
|
7
|
最低の跡の幅
|
0.15mm
|
|
8
|
最低スペース幅
|
0.15mm
|
|
9
|
最低の訓練Dia
|
0.2mm
|
|
10
|
PTHの銅の厚さ
|
0.4-2mil （10-50um）
|
|
11
|
エッチングの許容
|
±1mil （±25um）
|
|
12
|
Vカットの角度
|
25°、30°、45°、60°
|
|
13
|
ラインの真珠の強さ
|
≥ 6lb/in （≥ 107g/mm）
|
|
14
|
インピーダンス制御および許容
|
50Ω±10%
|
|
15
|
Twist&Wrap
|
≤ 0.5%
|
|
16
|
Soldermask
|
、緑、赤い、青い、黒い白い、黄色い
|
|
17
|
表面の終わり/めっき
|
HASL/無鉛HASL/OSP/Goldのめっき/液浸Gold/ENIG
|
