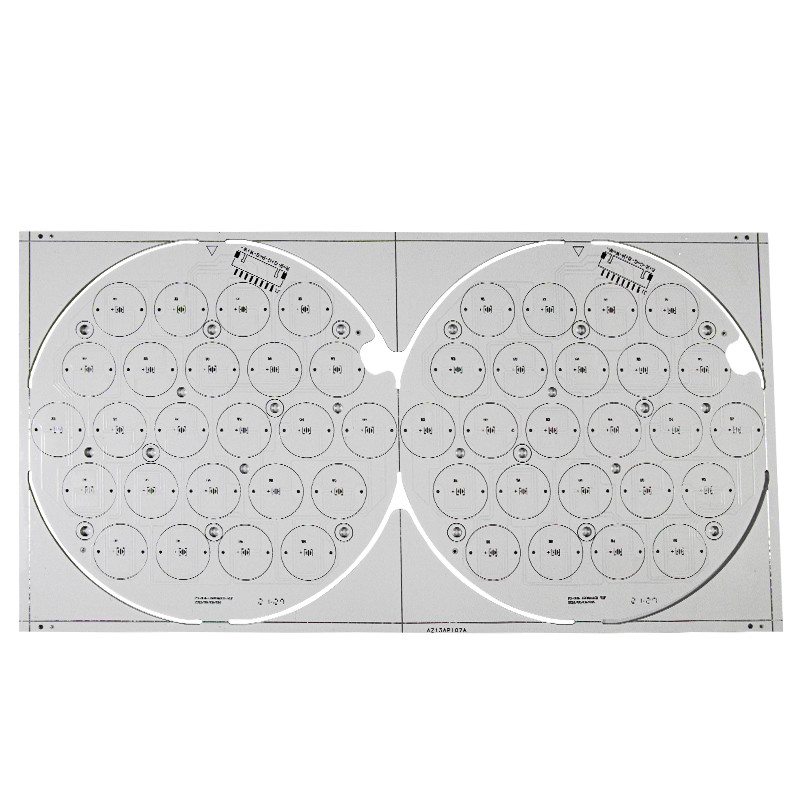

100ワット3030の照明のための円形PCB 150mm SMD LED PCB板
2pcs
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Yizhuo
証明: CE,ROHS,UL
モデル番号: 円形PCB板02
ハイライト:

Dia 150mm SMD LED PCB板

,

3030 SMD LED PCB板

,

Dia 150mm SMD LEDのサーキット ボード

お支払配送条件
パッケージの詳細: 内部の真空のパッキング、外標準的なカートン箱のパッキング。
受渡し時間: 10-12の仕事日
支払条件: T/T、ウェスタン・ユニオン
仕様
製品名: 円形PCB板
タイプ: カスタマイズ可能
はんだのマスク: 、黒い白い、黄色い
電気テスト: 据え付け品/飛行調査
穴の許容: PTH:±0.075、NTPH:±0.05
表面の終わり: OSP、HASL、HASL Lf、液浸の金、等。
製品の説明

100ワット3030の照明のための円形PCB 150mm SMD LED PCB板



円形SMD LED PCB板Dia 150mmは100ワットSMD 3030保証2年の導いた



アルミニウムPCは1つのタイプの金属の中心のプリント基板(MCPCB)、LEDの軽工業で広く使用されるためにである。



アルミニウムPCBの製造業者を捜せば、Yizhuoに高い熱伝導性の製造アルミニウムPCBで豊富な経験がある、私達はファースト・クラス サービスおよび広範でハイテクな選択を提供する。

MCPCB、金属の中心PCB、どの名前を好む熱PCB –、それらはサーキット ボードの熱拡散機の部分として母材材料を使用するすべての板である。これらのタイプはのアルミニウムからメタル・ベースに成っていることと普通(共通)製造されたりまた銅と作り出すことができる。



いいえ。

項目

大量生産

プロトタイプ

1

1-8層

1-36層

2

最高。パネルのサイズ

600*770mm (23.62 ″ *30.31の″)

600*770mm (23.62 ″ *30.31の″) 500*1200mm (19.69 ″ *47.24の″)

3

Max.Boardの厚さ

8.5mm

8.5mm

4

Min. Board Thickness

2L:0.3mm、
4L:0.4mm、
6L:0.8mm

2L:0.2mm、
4L:0.4mm。
6L:0.6mm

5

最低の内部の層の整理

0.1mm (4mil)

0.1mm (4mil)

6

最低の線幅

0.075mm (3/3ミル)

0.075mm (3/3ミル)

7

最低ライン スペース

0.075mm (3/3ミル)

0.075mm (3/3ミル)

8

Min.Holeのサイズ

0.15mm (6mil)

0.15mm (6mil)

9

最低のめっきされた穴の厚さ

20um (0.8mil)

20um (0.8mil)

10

最低盲目にしなさい/埋められた穴のサイズ

0.1mm (4mil)

0.1mm (1-8layers) (4mil)

11

PTH Dia. Tolerance

±0.076mm (±3mil)

±0.076mm (±3mil)

12

非PTH Dia. Tolerance

±0.05mm (±2mil)

±0.05mm (±2mil)

13

穴の位置の偏差

±0.05mm (±2mil)

±0.05mm (±2mil)





100ワット3030の照明のための円形PCB 150mm SMD LED PCB板 0



アルミニウムPCBの適用:

全般照明の適用(街灯、懐中電燈、スポットライト、等)

背部軽い単位の塗布

システム自動車LED塗布

周波数変換装置:電気通信、高圧調整装置、電源

雑種/電動機制御適用

光起電

100ワット3030の照明のための円形PCB 150mm SMD LED PCB板 1


FAQ:



Q1.  何がPCB PCBAの引用語句のために必要であるか。

:  量、Gerberファイルおよび技術の条件(材料、表面の終わりの処置、銅の厚さ、板厚さ、…)



Q2:  すべてはUL、ROHS等とあなたのプロダクト証明されるか。

:  はい、私達はISO9001に証明される:2015年、ISO14001:2015年、IFA、UL、SGS、ROHS。



Q3: どの位調達期間はあるか。

: サンプルのために、5-7の仕事日かかる;大量注文のために、10-15のワード日かかる。
