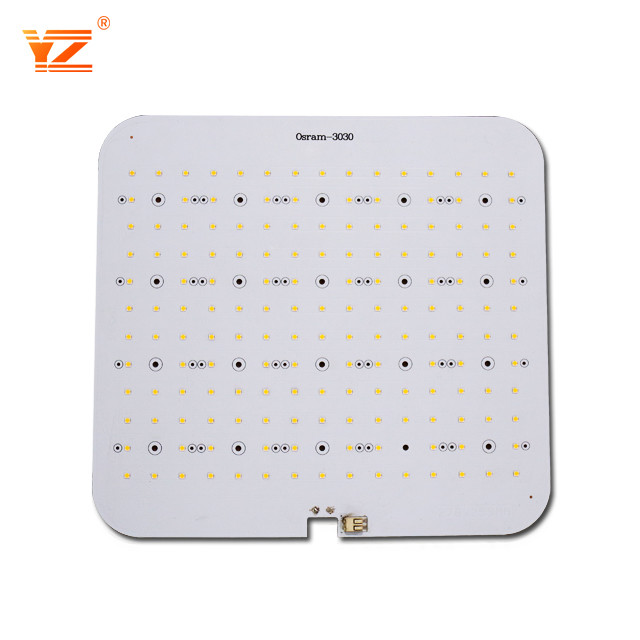

白いシルクスクリーン220v PCBのプリント基板 アセンブリ5730 LED破片

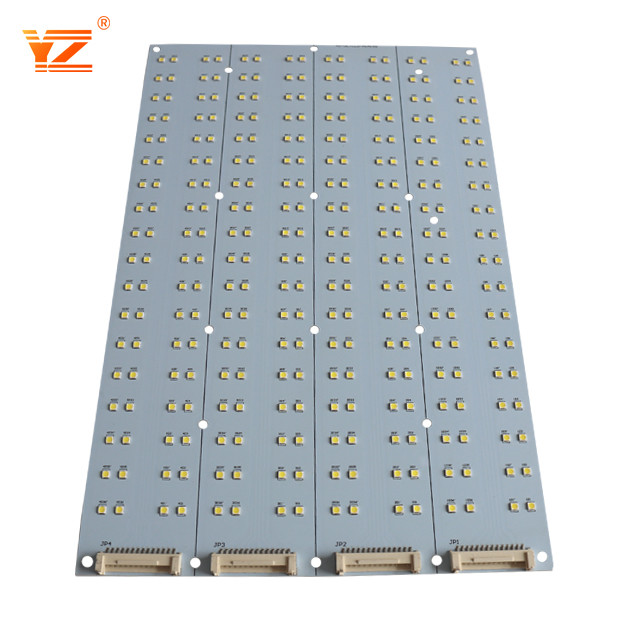

OEM LEDのアルミニウム サーキット ボード220v 5730はLED PCB板のための破片を導いた
アルミニウムPCB:
アルミニウムPCBは一種のよい熱放散機能の金属ベースの銅の覆われた積層物である。通常、単一のパネルは3つの層、即ち回路の層（銅ホイル）、絶縁材の層およびメタル・ベースから成っている。上限の使用のために使用されてまた二重パネルのために、構造である回路の層、絶縁材の層、アルミニウム基盤、絶縁材の層、回路の層設計されている。非常に少数の適用は絶縁層そしてアルミニウム基盤を持つ通常の多層板の接着によって作ることができる多層板である。
LED PCBはまたプリント基板の意味のが、PCBの材料はアルミ合金であるアルミニウムPCBである。以前、PCBの材料はガラス繊維であるが、LEDの熱がより大きいので、LEDランプに使用するPCBは一般に熱をすぐに行なうことができるアルミニウム基質である。PCBは他の装置のために使用したまたは電化製品はガラス繊維板である。
|
PCB Capactity |
|
|
基材 |
FR-4、CEM-3のアルミニウム |
|
層 |
1-22の層 |
|
最高のパネル |
1550mm*800mm |
|
銅の厚さ |
0.5oz、1oz、2oz、3oz、4oz |
|
誘電性の厚さ |
0.05mm、0.075mm、0.1mm、0.15mm、0.2mm |
|
板中心の厚さ |
0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、3.0mmおよび3.2mm |
|
板厚さ |
0.4mm - 4.0mm |
|
厚さの許容 |
+/-10% |
|
アルミニウム機械化 |
訓練は、叩いて、製粉してダイス打つ誘導利用できるタブを打ち切る |
|
最低の穴 |
0.2 mm |
|
最高定常電圧 |
2.5kVDC （0.075mmの誘電体）、3.75kVDC （0.15mmの誘電体） |
|
最低トラック幅 |
0.2mm （8mil） |
|
最低トラック ギャップ |
0.2mm （8mil） |
|
最低SMDのパッド ピッチ |
0.2mm （8mil） |
|
表面の仕上げ |
、液浸の金無鉛、HASL液浸の銀 |
|
はんだのマスク色 |
緑、青い等 |
|
伝説色 |
黒く、白い等 |
|
Eテスト |
はい |
|
証明書 |
UL/ROHS/ISO9001 |
PCB LEDライトは優秀なエネルギー効率、安価および最高の設計柔軟性の組合せによる多数のつく適用に組み込むことができる。例は病院の手術室、高い成長の植物の照明および多くの他に自動車ヘッドライト、空港走路の着陸灯、軍分野の塗布、街灯、ハイウェーのトンネルので使用される照明を照明、光起電（太陽）照明、懐中電燈およびランタン、つく交通および信号照明含める。
FAQ:
Q1. MOQが限ったあるか。
:私達にMOQが限った、私達がである1pcs受け入れる最低順序ない。
Q2. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
:価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: 何がPCB PCBAの引用語句のために必要であるか。
: 量、Gerberファイルおよび技術の条件（材料、表面の終わりの処置、銅の厚さ、板厚さ、…）
