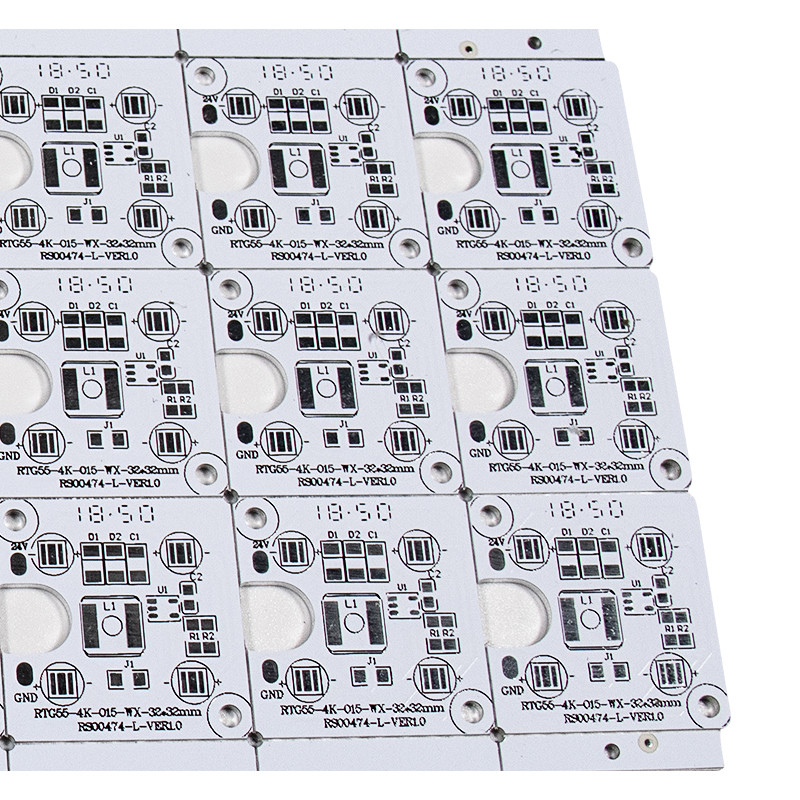

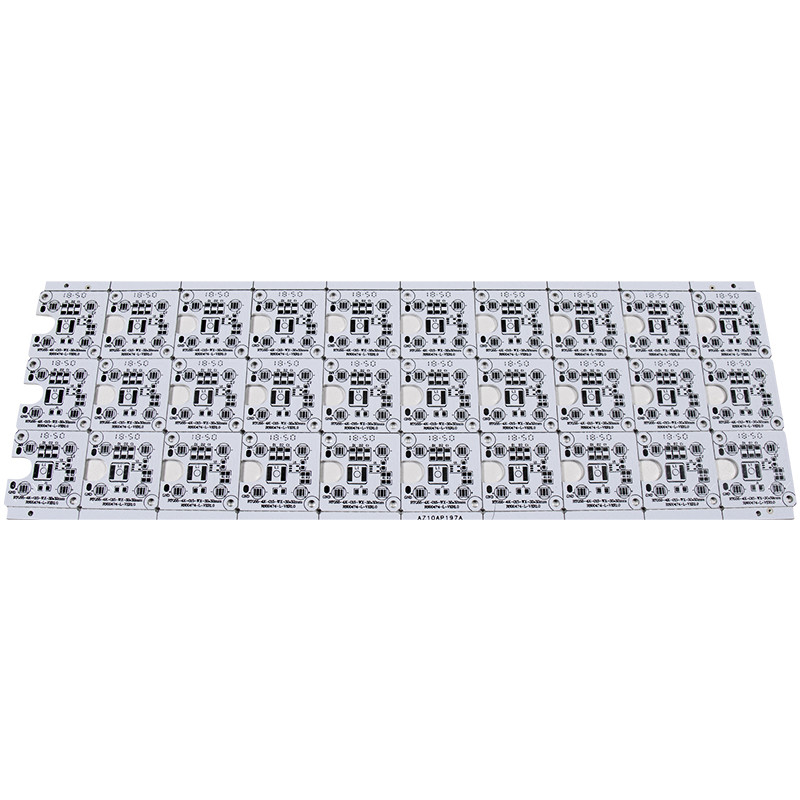

正方形HASL LEDの天井灯PCB板SMD SMTすくいの構成アセンブリ
12vは軽いサーキット ボードを導いた正方形PCB板が天井灯のために導いた
導かれたパネルPCB板注文12V 94v0はPCB板石ライトを導いた
|
基材 |
FR-4 /Aluminum /CEM-1 |
|
層 |
1-22 |
|
Finisedの内部/外の銅の厚さ |
1-6OZ |
|
終了する板厚さ |
0.2-7.0mm |
|
最低の穴のサイズ |
機械穴:0.15mmレーザーの穴:0.1mm |
|
管理されたインピーダンス |
+/-5% |
|
viasの機能を差し込むこと |
0.2-0.8mm |
|
輪郭のプロフィール |
敗走Vカットの橋スタンプの穴 |
|
表面処理 |
HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、抜け目がない金、OPS… |
アルミニウムPCBの製造工程:
1.積層物を切ること
物質的な開始切断のプロセス
切断の目的
生産に必要なサイズへの切られた大型の入って来る材料
切断のための注意
①サイズを点検するために最初の部分を開けなさい
②アルミニウム表面および銅の表面の傷を捜しなさい
③薄片分離への注意および板の前部
2.訓練
あくプロセス
ピンで止め訓練板点検
訓練の目的
版の置き、あくことはそれに続く工程および顧客アセンブリに援助を提供する
あくことのための注意
①穴の数および穴のサイズを点検しなさい
②シートの傷を避けなさい
③アルミニウム表面の前部および穴の位置の偏差を点検しなさい
④時間の穴あけ工具を点検し、取り替えなさい
⑤訓練は2つの段階に分けられる:最初に、切断の後で、周辺用具の穴をあけなさい;二番目に、はんだのマスクの後の単位のドリル用具の穴
3.乾燥した/ぬれたフィルムの成長
乾燥した/ぬれたフィルムの成長プロセス
粉砕の板撮影露出開発
乾燥した/ぬれたフィルムの成長の目的
シートで回路を作るのに必要とされる部品を示しなさい
乾燥した/ぬれたフィルムの成長のための注意
①開路が開発の後にあるかどうか確認しなさい
②乾燥したフィルムの破損の発生を防ぐ開発登録に偏差があるかどうか確認しなさい
③板表面の傷によって引き起こされる不完全な回路への注意
④悪い結果を防ぐことを空気が露出の間に残らないことを確認しなさい
⑤露出の後で、成長する前に15分以上の間まだ保ちなさい
4.酸/アルカリ エッチング
酸/アルカリ エッチング プロセス
エッチング フィルム取り外し乾燥板点検
酸/アルカリ エッチングの目的
イメージ投射の後で乾燥した/ぬれたフィルムは、必須回路の部品をおよび余分な部品を回路以外取除くために保つ。酸のエッチングの間のアルミニウム基質のエッチングの解決の腐食への注意。
酸/アルカリ エッチングのための注意
①エッチングがきれいではないかどうか、またはエッチングが余分であることに注目しなさい
②線幅およびライン薄さに注意を払いなさい
③銅の表面に酸化または負傷がないことを確認しなさい
④きれいになるために乾燥したフィルムを取除きなさい
5.シルク スクリーンのはんだのマスク、特性
シルク スクリーンのはんだのマスクおよび特性プロセス
絹のスクリーン前焼露出開発特性
シルク スクリーンのはんだのマスクおよび特性の目的
FAQ:
Q1.あなたの供給容量はどうですか。
:私達の供給容量は2000sqmのまわりに毎日ある。私達の25が000のsqmの工場スペースR & D、マーケティング、兵站学および調達操作を催すところ。
Q2.私はいかにあなたの質を点検するためにサンプルを得てもいいか。
:価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: 私達のプロダクト テストされる郵送物の前にか。
: はい、私達は作用する回路提供テストできる。
