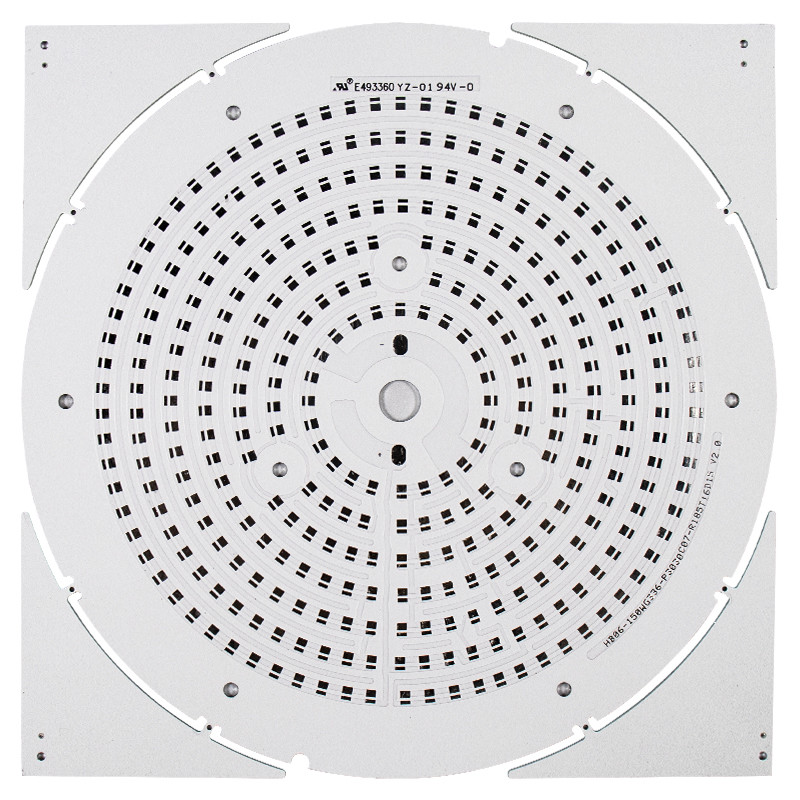

OEM ODM T8 LEDの管の倍は据え付け品無人とPCBの味方した
PCBのサーキット ボードT8は無人の管PCBの電球の光の据え付け品を導いた
LED PCBの利点:
電子プロダクトによってますますより小さく、次の通り、LED PCBを使用するためにそれを普及したようにすることはより薄いそこにLED PCBの使用によってさまざまな利点であり:
· 軽量、控えめ
· 寸法安定性
· 熱拡張
· 熱放散
· 低価格のバックリットの膜スイッチ
· 塵および耐湿性
· 複雑なインターフェイス アセンブリに統合することを容易にしなさい
· 有効な低い電力の消費
· いろいろサイズ、色および強度で利用できる
· 5月は銀製の屈曲の膜スイッチおよび銅の屈曲の膜スイッチで使用される。
|
基材
|
FR-4 /Aluminum /CEM-1
|
|
層
|
1-22
|
|
Finisedの内部/外の銅の厚さ
|
1-6OZ
|
|
終了する板厚さ
|
0.2-7.0mm
|
|
最低の穴のサイズ
|
機械穴:0.15mmレーザーの穴:0.1mm
|
|
管理されたインピーダンス
|
+/-5%
|
|
viasの機能を差し込むこと
|
0.2-0.8mm
|
|
輪郭のプロフィール
|
敗走Vカットの橋スタンプの穴
|
|
表面処理
|
HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、抜け目がない金、OPS…
|
LED PCB板塗布:
–概要の照明
–屋外及び屋内建築照明
–装飾的な照明
–洪水照明、投げられたライト ランプ
– Steetランプ、トンネル ランプ
FAQ:
Q1.あなたの供給容量はどうですか。
:私達の供給容量は2000sqmのまわりに毎日ある。私達の25が000のsqmの工場スペースR & D、マーケティング、兵站学および調達操作を催すところ。
Q2.私はいかにあなたの質を点検するためにサンプルを得てもいいか。
:価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: 私達のプロダクト テストされる郵送物の前にか。
: はい、私達は作用する回路提供テストできる。
