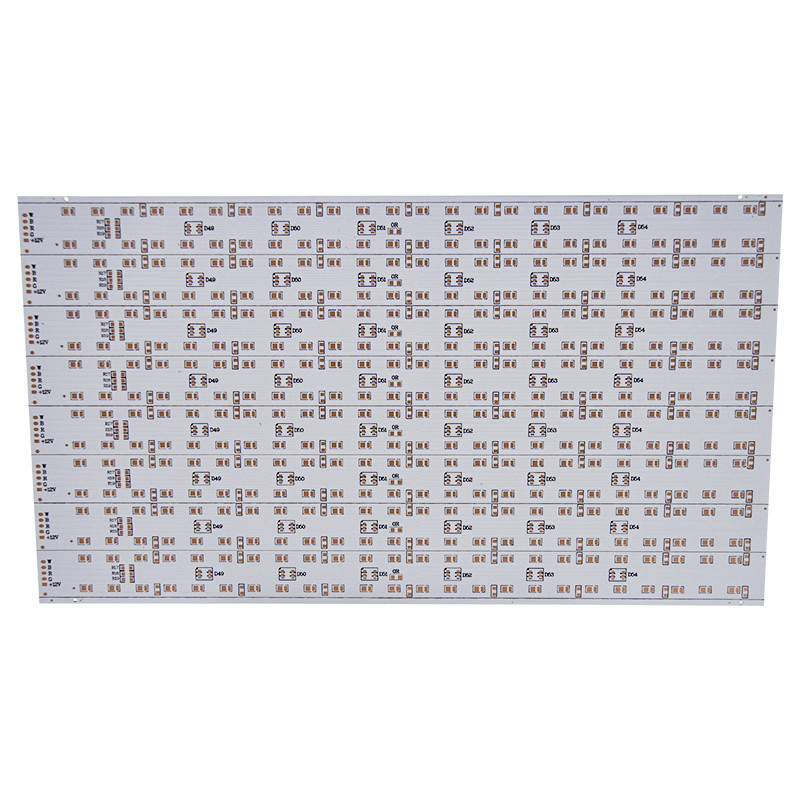

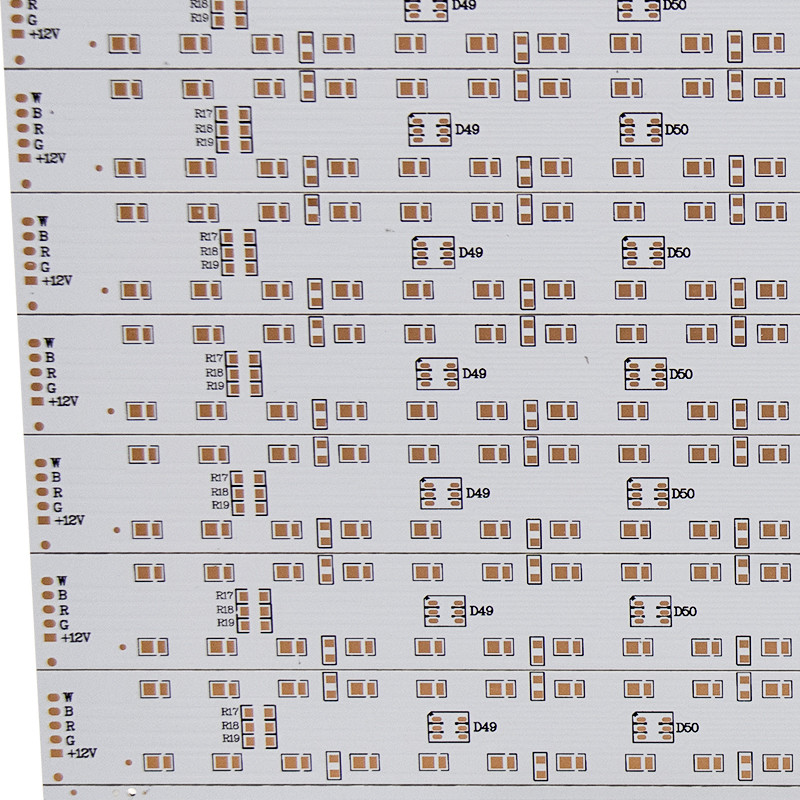

無鉛高い明るさSMD 5730 LEDライトPCBの表面HASL
AC 5730 SMD LED PCB板高い明るさLED PCB板版ランプ
SMD LED PCB板は何であるか。
SMDは表面の台紙装置を意味する。表面の台紙の技術（SMT）はほとんどによ穴の技術を取り替えた。但し、によ穴の技術はまだ取付けられる表面である場合もない部品のために使用される。従って、表面の台紙LED PCBは非常に普及している
SMDsはPCBに直接置くことができる密集した部品である。部品に鉛がないし、小さい鉛を持たないかもしれないので穴のための必要性がない。関係をするのに使用されている装置の端に小さい接触だけある。その結果、PCBAは非常に密集している。SMDsは退潮はんだ付けすることを使用してはんだ付けされる。最初は、はんだののりはむき出しの床で加えられる。それから、部品は望ましい場所に選ばれ、置かれる。最後に、板は退潮のオーブンを通して渡され、部品は口論なしに直接取付けられる。
SMD LED PCB板はによ穴の等量より密集しているSMD LEDsを含んでいる。SMD LEDsはこの頃は広く利用されている。それらは区域の照度のレベルを改良するより高い内腔の出力を提供する。それらはより有効、より明るい。これは理由SMD LED PCB板好まれるである。
|
項目 |
容量 |
|
1. 基材 |
FR4/High TG FR-4/Aluminium/CEM-1/Rogers/Arlon/Taconic /Telfon |
|
2. 層 |
1-28 |
|
3. Finisedの内部/外の銅の厚さ |
1-6OZ |
|
4. 終了する板厚さ |
0.2-7.0mm |
|
5. 最低の穴のサイズ |
機械穴:0.15mmレーザーの穴:0.1mm |
|
6. 管理されたインピーダンス |
+/-5% |
|
7. viasの機能を差し込むこと |
0.2-0.8mm |
|
8. 輪郭のプロフィール |
敗走Vカットの橋スタンプの穴 |
|
9. 表面処理 |
HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、OSP… |
FAQ:
Q1. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q2. それはプロダクトで私のロゴを印刷することは良いか。
: はい。私達を私達の生産の前に形式的に知らせ、第一に私達のサンプルに基づいて設計を確認しなさい。
Q3. あなたの顧客のために利用できるアフターセールス プロダクト整備があるか。
: はい、あらゆる質問題のためにYizhuoの工場はあなたのためのそれらをいつでも解決する私達の責任を取る。私達がである私達の最もよいサービスいい何を常に保証しても、競争価格と良質。
