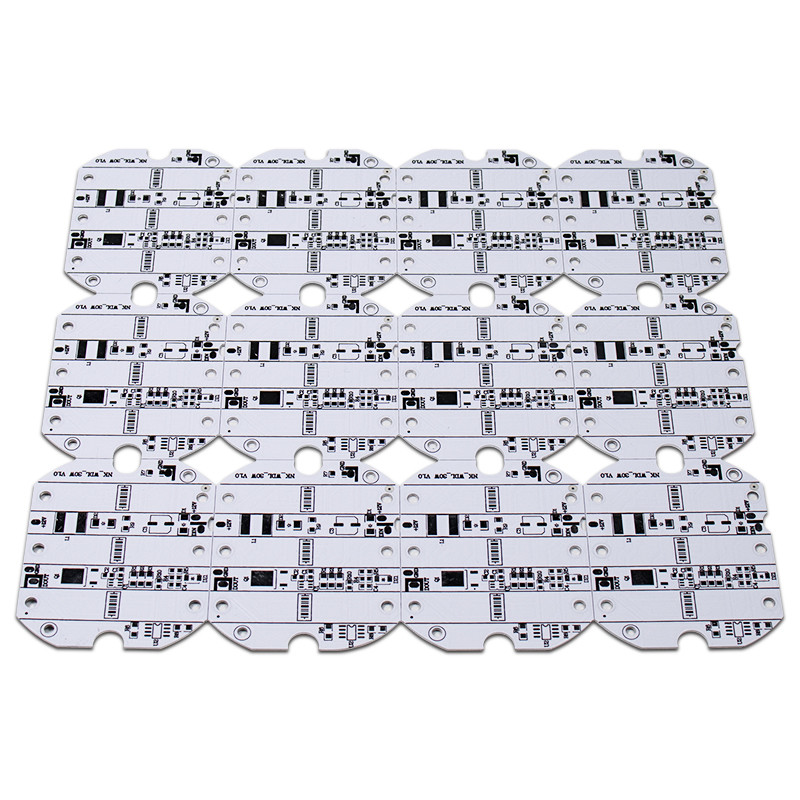

SMT OEMは導かれた管ライトPCBのためのアルミニウムPCB 2835 3030 Mcpcbを導いた
プロダクト細部
モデルいいえ。 | HMY-808 | カスタマイズされる | カスタマイズされる |
層 | 1 ~16layers | 起源 | シンセン、中国 |
基材 | FR4、高いTg FR4の、Isola自由な、ハロゲン ロジャースのアルミニウム | ||
終了する板厚さ | 0.2~3.8mm | 銅の厚さ | 0.5oz | 6oz |
表面の仕上げ | HASL、ENIG、OSPの液浸の銀、ImmersionTin、 | 最高の金張りの厚さ | 50のマイクロ インチ |
シルクスクリーン色 | 、白い、黒い、緑、赤い黄色い、青い | ||
最低の跡の幅 | 0.075mm (3mil) | 最低の跡スペース | 0.075mm (3mil) |
最低の終了する穴のサイズ | レーザーの穴のための0.1mm (4mil);機械穴のための0.2mm (8mil) | ||
最高の終了するサイズ | 600mm*900mm | 穴の許容 | PTH:±0.076mm (+/-3mil)、NTPH:±0.05mm (+/-2mil) |
はんだのマスク色 | 、緑、白い、黒い、赤い、黄色い、黒いマット-青いマット緑 | インピーダンス制御 | ±10% |
打つことの側面図を描くこと | 旅程、V-CUTの打つ小さな溝 | 特別な穴 | 盲目の/埋められた穴、さら穴を開けられた穴 |
参照標準 | IPC-A-600Hのクラス2のクラス3、 | 証明書 | UL、ISO9001、ROHS.SGS、CQC |
パッケージ | 真空及びカートン |
包装及び配達
包装の細部:真空の帯電防止袋の内部配達のカートン箱。
受渡し時間:沈殿物の後の2から15日
FAQ
すべてのアルミニウムcladsが同じ方法を、すなわち、熱放散で働かせるのに、異なったタイプに設計および構造に基づいて個々の特徴がある。次は知っているべきであることアルミニウムcladsのタイプである。
私達がによ穴アルミニウムPCBを設計するとき、製造業者は埋め戻し、単一アルミニウム層を事前ドリルし、そして次に積層材料を加える。このプロセスの後に多層構造の中心の形成がある。その後、それらは熱接着材料を持つ板の双方の熱材料を薄板にする。最終的な接触はアセンブリであくことを含む。
適用範囲が広いアルミニウムPCBは購入に陶磁器フィルターによって統合されるpolyimideの樹脂が付いている最近販売されたサーキット ボードである。
2つの材料の本質は絶縁材、柔軟性(あらゆる形にねじりか、またはPCBを折り、形態を保つことができる)、および熱効率を高めることである。多くはである何、適用はコネクターかケーブルを購入する必要はないので費用効果が大きい。それは特定の形を得れば最終製品を変えるか、または変更できないので不利である。
多層アルミニウムPCBsに熱的に伝導性の誘電体の多数層がある。設計は熱盲目のviasの表すか、または信号のviasの誘電体で見つけられる回路部品の1つ以上の層を構成する。
多層IMS PCBの使用への利点はそれらが複雑なプロダクトの熱伝導率のために提供する簡単な、操作中の解決である。それへの反対、それらは高価で、単層の設計の熱伝達で容易に従事できない。適用は電源プロダクトに頻繁にある。
このタイプのPCB;絶縁層はエポキシ樹脂材料である。エポキシ樹脂は優秀な熱伝導性があるべきである。
高周波アルミニウムPCBを使うと、絶縁層はポリオレフィンまたはpolyimide材料を備えている。他の時間、それはエポキシ樹脂間の編まれたガラス繊維である場合もある。材料の目的はPCBの柔軟性を改善することである。
