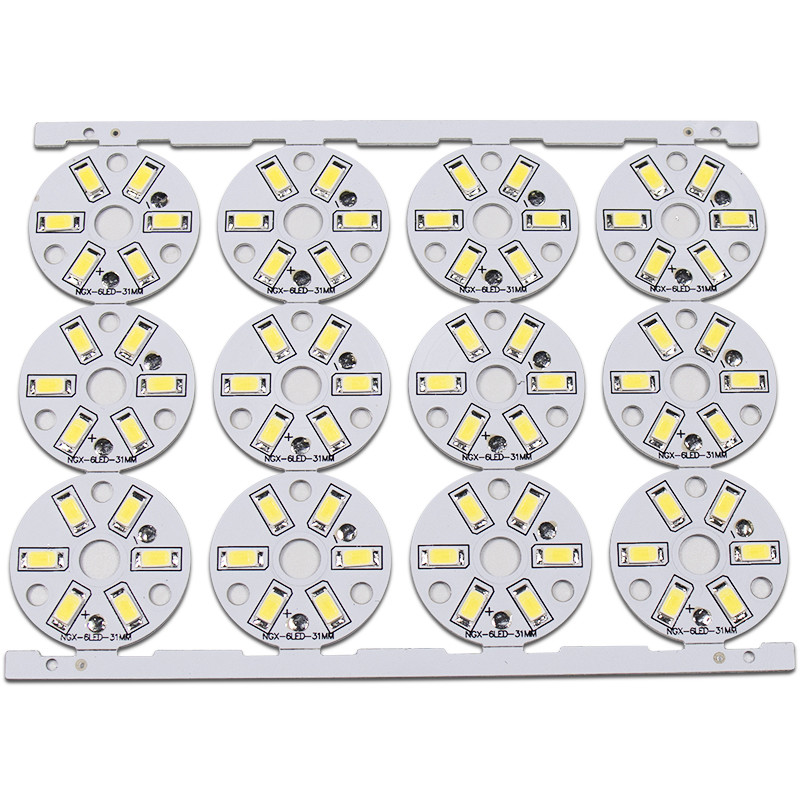

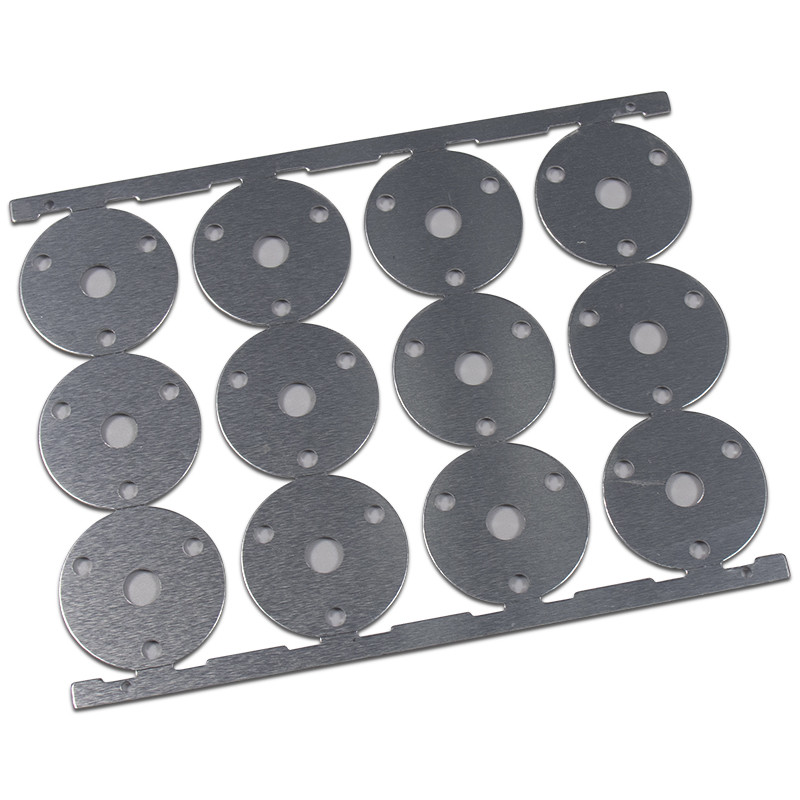

プリント基板のAlumnium PCBアセンブリ電子部品
プリント基板（PCB）アセンブリはむき出しの床に電子部品をはんだ付けするプロセスである。むき出しの床に取付けられている電子部品はによ穴や表面の台紙（SMT）のどれである場合もある。アセンブリは両方ともあれば、時々高い組合せのプリント基板と言われる。PCBアセンブリは電子製造工程の1つの区分である。他の区分は機械/箱造る、プログラミング、および機能テスト ケーブル/ワイヤー馬具を含むことができる。
|
技術仕様 |
最低の線幅/ギャップ:3.5/4mll （laserdrill） Multilayers:0.40-4.0mm、 最低のはんだのマスク橋:0.08mm アスペクト レシオ: 8: 1
|
|||
シンセンYizhuoの電子工学Co.、株式会社はISO9001によって証明される国民のハイテクな企業である:2015国際的な質の管理システム。それは2012年に創設され、電子技術の革新そして持続可能な発展に託された。それはさまざまな金属PCBs、LEDsおよび関連製品の製造そして販売で使用される。プロダクトは熱放散を要求する照明、電子工学、機械類、コミュニケーションの、自動車および他の工業で広く利用されている。8年以上の平均企業の経験によって上級管理のチームおよびR & Dの設計チームで、私達は強く世界的な配電網および販売ルートを作成し、私達のプロダクトはアジア太平洋、ヨーロッパ、アメリカおよび中東でよく販売する。
FAQ:
Q1. どんな指定必要とするPCBの引用語句のためにするか。
:私達はあなたのPCB Gerberファイル、板厚さ、銅の厚さ、表面の仕上げおよび量が引用することを必要とする。
Q2. いかに商品をそしてどの位それ取る到着を出荷するか。
:私達は通常DHL、UPS、Federal Expressによって出荷し、TNT.Itは着くために3-5日を取る。
Q3:MOQが限ったあるか。
: 私達にMOQが限った、私達がである1pcs受け入れる最低順序ない。
