最高の500x500mm最低の6x6mmの金属の基質LEDのストリップPCB
2PCS
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Yizhuo
証明: CE,ROHS,UL
モデル番号: 導かれた軽いPCBのプリント基板
ハイライト:

金属の基質LEDのストリップPCB

,

6x6mm LEDのストリップPCB

,

500x500mmの金属の基質PCB

お支払配送条件
パッケージの詳細: 内部の真空のパッキング、外標準的なカートン箱のパッキング。
受渡し時間: 10-12の仕事日
支払条件: T/T、ウェスタン・ユニオン
仕様
製品名: 導かれた軽いPCBのプリント基板
打つことの側面図を描くこと: 旅程、斜角が付くV-CUT
シルク スクリーン: 、黒い白い、黄色い
電気テスト: 据え付け品/飛行調査
穴の許容: PTH:±0.075、NTPH:±0.05
サービス: ワンストップ サービス
製品の説明

ストリップPCBは天井灯に使用した軽いPCBのプリント基板を導いた

YiZhuo PCBはアルミニウムPCBsの金属のコア ボード間の普及したのを作る。私達のアルミニウム基質PCBsは基材としてアルミニウム中心、およびそれ上の標準的なFR4を使用する。アルミニウム基盤は熱を機能し部品を涼しい作り出し保つ熱を効率的に散らすための熱覆われた層としてそれにより板および装置の全面的な性能を高める。すべてのアルミニウム ベースのPCBの製造業者の間で、私達の顧客は高い発電の適用に最も有用な解決として私達のアルミニウムPCBsを考慮する。




PCBAの機能
ターンキーPCBA
PCB+components sourcing+assembly+package
アセンブリ細部
SMTおよびによ穴、ISO SMTおよびすくいライン
調達期間
プロトタイプ:15の仕事日。多く順序:20~25の仕事日
プロダクトのテスト
飛行調査テスト、X線の点検、AOIテスト、機能テスト
ごく少量:1pcs.プロトタイプ、小さい順序、多くの順序、すべてのOK
必要とされるファイル
PCB:Gerberファイル(CAM、PCB、PCBDOC)
部品:(BOMのリスト)資材表
アセンブリ:一突きN場所ファイル
PCBのパネルのサイズ
最低のサイズ:0.25*0.25インチ(6*6mm)
最高のサイズ:20*20インチ(500*500mm)
PCBのはんだのタイプ
水溶性のはんだののり、無鉛RoHS
部品の細部
受動態0201サイズに
BGAおよびVFBGA
無鉛の破片Carriers/CSP
両面SMTアセンブリ
0.8milsへの良いピッチ
BGAの修理およびReball
部分の取り外しおよび取り替え
構成のパッケージ
テープ、管、巻き枠、緩い部品を切りなさい
PCBの組立工程
訓練-----露出-----めっき-----Etaching及び除去-----打つこと-----電気テスト-----SMT-----波
はんだ付けすること-----集まっていること-----ICT-----機能テスト-----温度及び湿気のテスト



導かれたライトPCBはプリント基板の紹介を:





規則的なアルミニウムPCBsに通常3つの主要な層がある:


  • 銅の層
  • 絶縁層
  • 金属の基質

銅の層

銅の層のために、私達は普通プリント回路を形作るために私達がエッチングする電気分解の銅ホイルを使用する。この層は層の形態のSMDの部品そして銅の跡を必要な相互連結握る。同じ線幅および銅の重量の従来のFR4 PCBと比較されたとき、アルミニウム基盤の存在は板が暖房なしで現在を運ぶことを可能にする。

絶縁層

板の中心、電気絶縁体として絶縁層機能、銅の層とアルミニウム基質間の熱コンダクターおよび接着材料の形成。全体の集結では、絶縁層はまた回路からのアルミニウムへの熱流のための断熱層として機能する。従って、絶縁層の熱伝導性をよくしなさい、熱管理はありよりよい、より低い部品の温度の上昇は。高い熱伝導性はまただけでなく、出力、それを拡張する板の寿命を高める。

金属の基質

私達は拡張の費用、重量、硬度、強さ、熱係数、および熱伝導性のような複数の要因によって基質のための金属を選ぶ。

最適選択であるアルミニウム上記のショーとして費用そして技術的な性能のためのさまざまな金属の比較比較。アルミニウム版は1000 1060、6061として利用できる、等。より高い熱伝導性および機械特性のための条件によって、私達はアルミニウムの代わりに他の金属を使用する。これらはステンレス鋼、銅、鉄およびケイ素の鋼鉄を含んでいる。

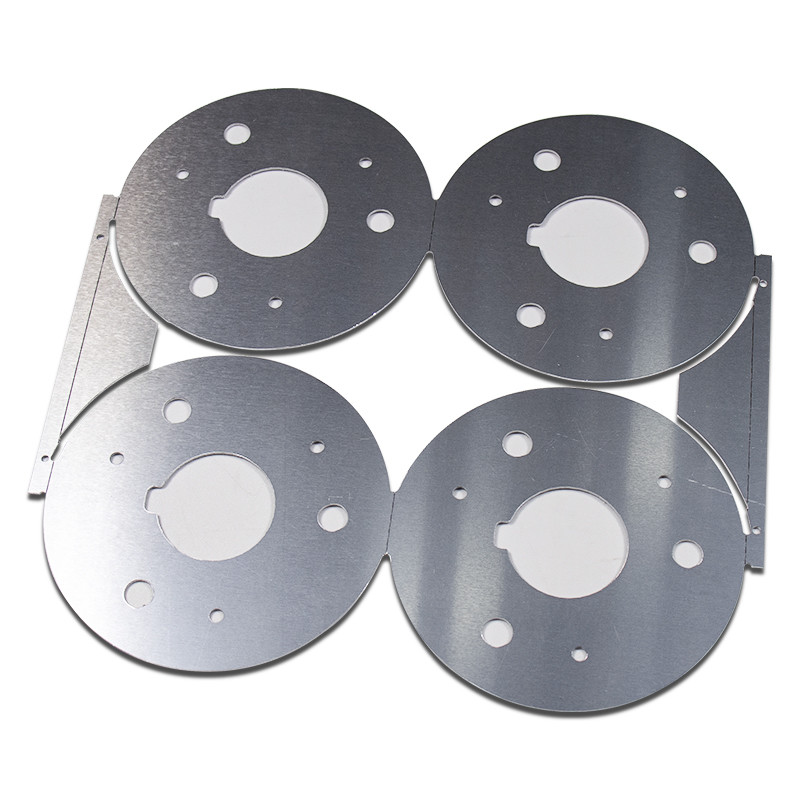

最高の500x500mm最低の6x6mmの金属の基質LEDのストリップPCB 0




アルミニウム導かれたPCBの塗布:



ストリップPCBはライトPCBをLEDの照明で広く利用されている導いた:車はライト、天井灯、壁ライト、屋外の導かれたライト、居間を導いた照明、等を導いた。

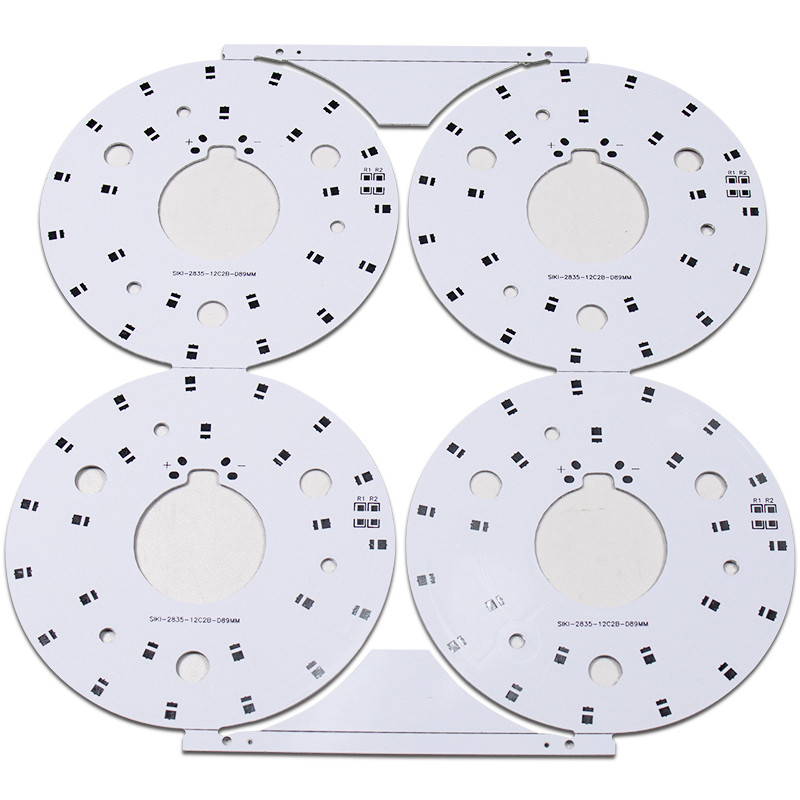

最高の500x500mm最低の6x6mmの金属の基質LEDのストリップPCB 1

LEDの管ライトに単一の味方されたPCBを与える資源を捜せば、LEDのスポットライトのためのPCB、LEDランプのためのPCB、LEDの高い湾のためのPCB、LEDのdownlightのためのPCB、LEDの管のためのPCB板、あなたはちょうどそれを見つけた。

シンセンYizhuoの電子工学Co.、株式会社は2012年、私達の工場区域に5,000平方メートル以上確立された。私達に100人以上の労働者および20人の従業員がある。私達はアルミニウムPCBであり、FR4 PCBの製造業者は、私達のプロダクト照明、電子工学、新しいエネルギー、医療の、自動車および他の工業で広く利用されている。私達のPCBの生産能力は1ヶ月あたりの120000 sq.mに/達することができる。

最高の500x500mm最低の6x6mmの金属の基質LEDのストリップPCB 2


FAQ:
 Q1.  MOQが限ったあるか。

:  私達にMOQが限った、私達がである1pcs受け入れる最低順序ない。

Q2:  すべてはUL、ROHS等とあなたのプロダクト証明されるか。
:  はい、私達はISO9001に証明される:2015年、ISO14001:2015年、IFA、UL、SGS、ROHS。

Q3: 何がPCB PCBAの引用語句のために必要であるか。
PCB:量、Gerberファイルおよび技術の条件(材料、表面の終わりの処置、銅の厚さ、板厚さ、…)

PCBA:PCB情報、BOM、(テスト文書…)
