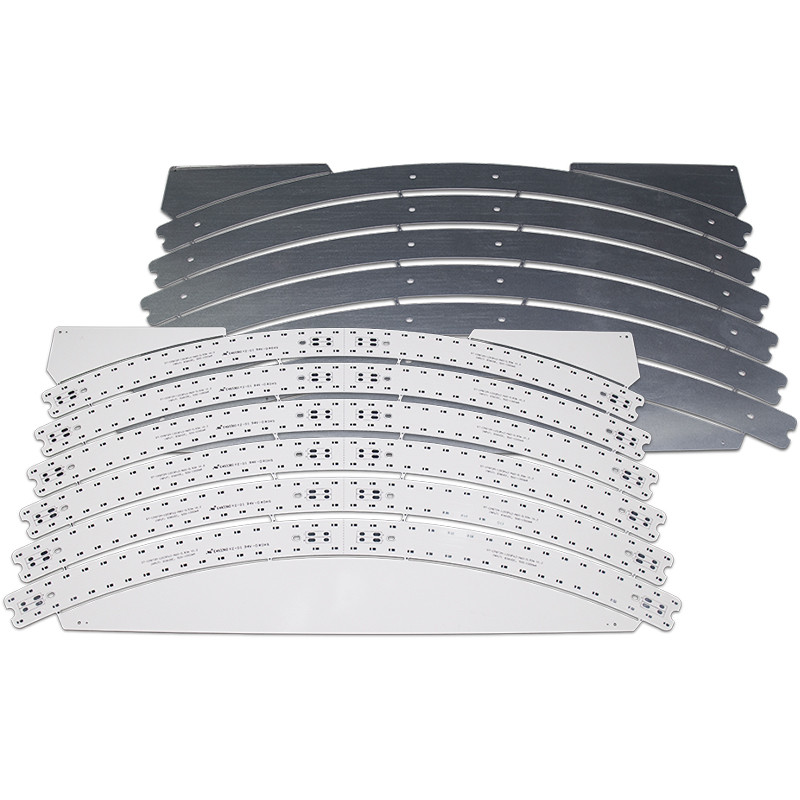

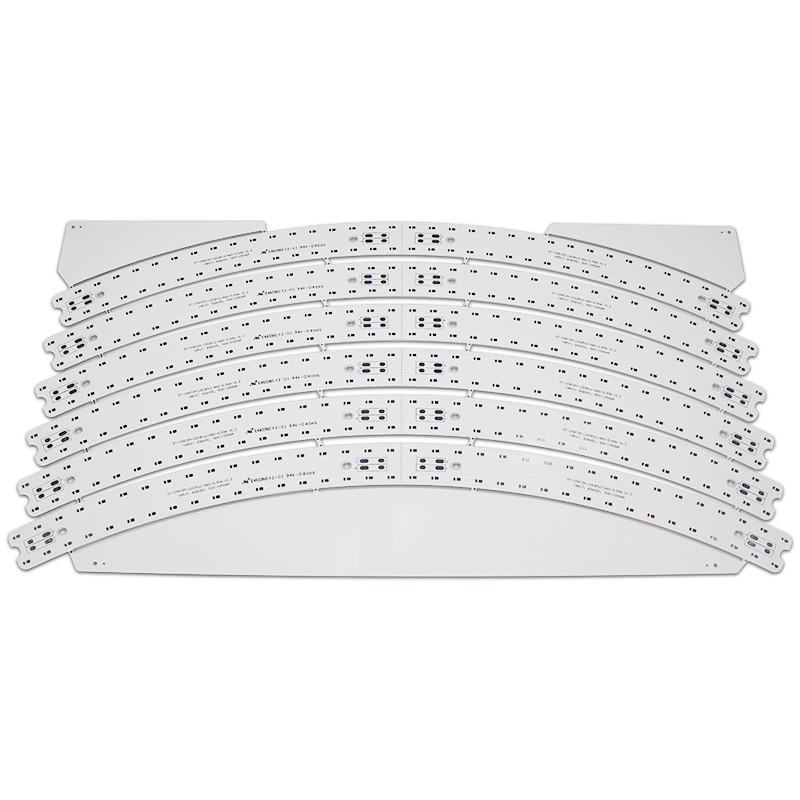

100W 120W 500W 1000W 3030 LEDは軽い金属の中心のプリント基板を育てる
1. 導入
一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
| 項目 | 単位 | 指定 | テスト条件 | |
| 絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
| はんだの抵抗（288℃） | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
| 熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
| 皮をむきなさい強さ（正常な状態）の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
| 絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
| 容積抵抗（正常なstatus>E+14） | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗（正常なstatus>E+12） | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
熱伝導性 （唯一の絶縁材の層で測定した） |
W/m℃ | 1.0 | ASTM-E1461 | |
| 燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD （5wt%の損失） | |
| MOT （RTI） | ℃ | 130 | UL746B | |
| CTI （比較追跡索引） | V | >600 （PLC=0） | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス（部品、OEM）を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
アルミニウム サーキット ボードは熱を移す効果をもたらす熱的に伝導性の誘電材料の薄層を含んでいる。
アルミニウム サーキット ボードはまたアルミニウム基礎PCB、適用範囲が広いアルミニウムPCB、金属の覆われたプリント基板（MCPCB）、絶縁された金属の基質（IMSかIMPCB）、等と呼ばれる。
アルミニウム サーキット ボードは独特な層状構造で構成される。
印刷された回路部品は1oz-10oz銅の層とFR-4と比較されるより高い流れを運ぶことができる部品を組み立て、つなぐためにエッチングされる。
絶縁材の層の主要な役割は絶縁材であり、熱伝導性、熱を分散させ、高められた出力、減らされた容積および拡張された生命を達成するために装置の実用温度を減らすのを助けるアルミニウムPCBの中心的役割を担う。
金属の基質は熱の条件に従って選ぶことができ、アルミニウムPCBの機械伝導性、アルミニウムは理想的な選択、しかしまた銅、ステンレス鋼、鉄、ケイ素の鋼鉄、等であり。
