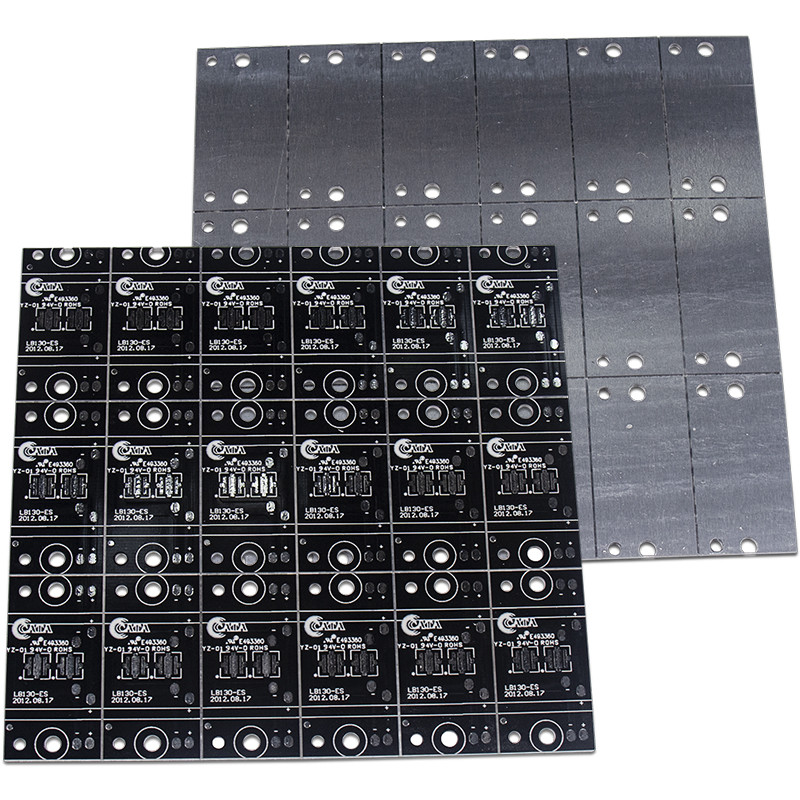

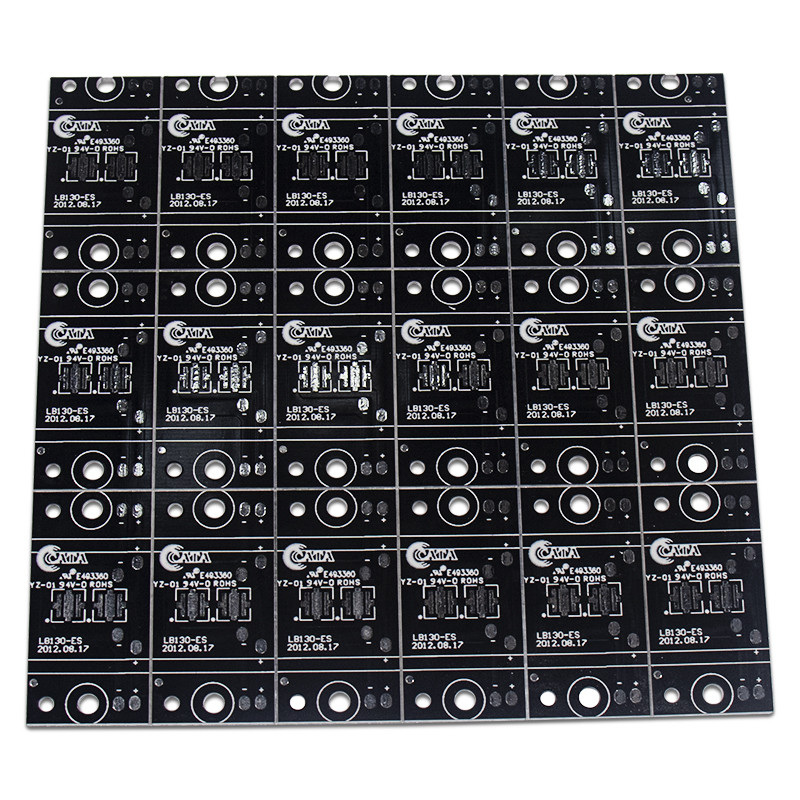

導かれた管ライトPCBの金属12vは設計rgbがPCB板を導いたサーキット ボードを導いた
1. 導入
一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
項目 | 単位 | 指定 | テスト条件 | |
絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
はんだの抵抗(288℃) | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
皮をむきなさい強さ(正常な状態)の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
容積抵抗(正常なstatus>E+14) | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
表面の抵抗(正常なstatus>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
熱伝導性 (唯一の絶縁材の層で測定した) |
W/m℃ | 1.0 | ASTM-E1461 | |
燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt%の損失) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (比較追跡索引) | V | >600 (PLC=0) | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス(部品、OEM)を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
アルミニウムPCBの概要の導入
すべての金属の中心PCBsの中で、アルミニウムPCBは共通のタイプである。基材はアルミニウム中心および標準FR4から成っている。それは非常に能率的な方法の熱を散らす熱覆われた層を特色にし部品を冷却して間、プロダクトの全面的な性能を高める。現在、アルミニウム支持されたPCBは高い発電および堅い許容適用への解決とみなされる。
アルミニウムPCBの利点
1. 環境に優しい:アルミニウムは無毒、再生利用できる。アルミニウムとの製造業はアセンブリの容易さによる節約エネルギーをまた促す。この金属を使用してプリント基板の製造者のために、私達の惑星の健康の維持を助ける。
2. 熱放散:高温は電子工学への厳しい損害を与えることができる従って熱を散らすのを助けることができる材料を使用することは賢い。従って重大な部品から実際に熱を移すアルミ缶 サーキット ボードで持つことができる悪影響を最小にする。
3. より高い耐久性:アルミニウムは陶磁器またはガラス繊維の基盤によってできないプロダクトに強さおよび耐久性を提供する。アルミニウムは製造業、処理、および日常使用の間に偶然の破損を減らすことができる丈夫な基材である。
4. ライト級選手:信じられないい耐久性のために、アルミニウムは意外にも軽量の金属である。アルミニウムは付加的な重量で加えないで強さおよび弾性を加える。
