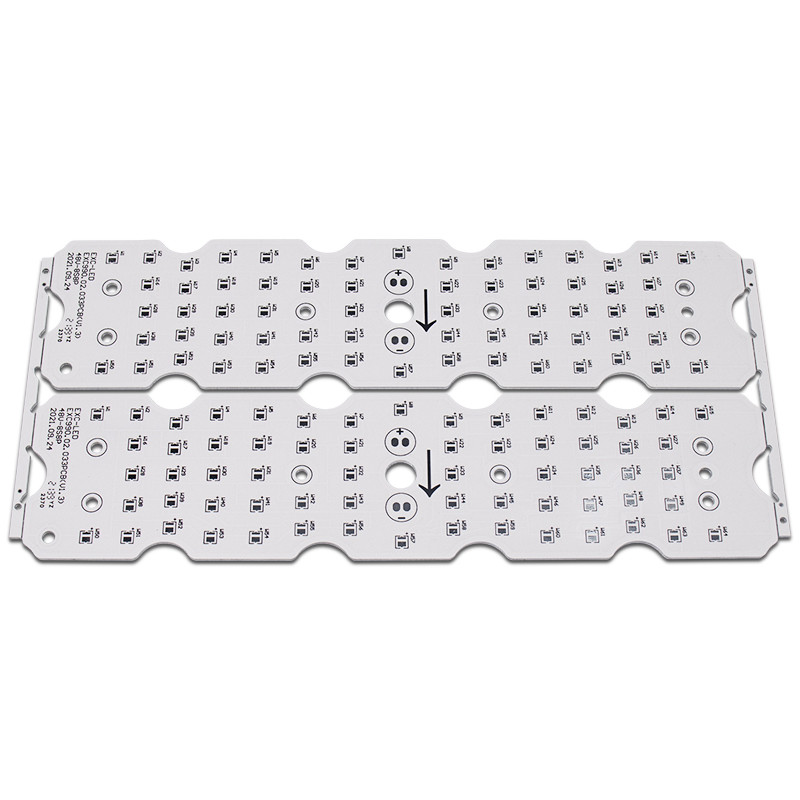

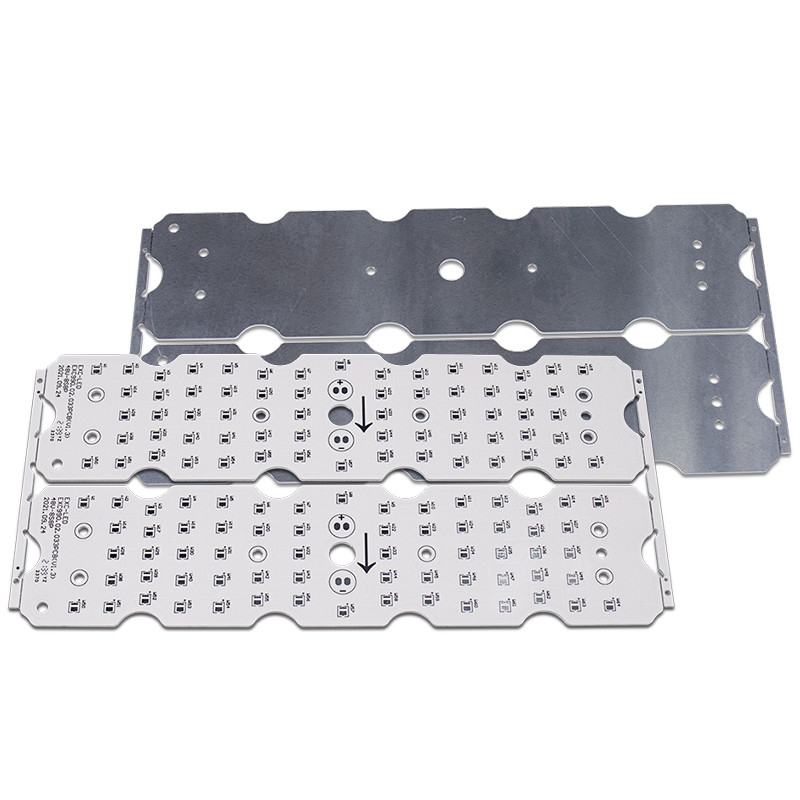

HASL ENIG OSPの液浸の銀製の高い発電LEDの管ライトPCB
2PCS
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Yizhuo
証明: CE,ROHS,UL
モデル番号: LED PCB板12
ハイライト:

HASL LEDの管ライトPCB

,

ENIG LEDの管ライトPCB

,

OSPの高い発電LED PCB

お支払配送条件
パッケージの詳細: 真空パック+良質のカートン箱
受渡し時間: 10-12の仕事日
支払条件: T/T、ウェスタン・ユニオン
仕様
材料: アルミニウム材料
打つことの側面図を描くこと: 旅程、斜角が付くV-CUT
表面の仕上げ: HASL/ENIG/OSP/Immersionの銀
最少線幅: 0.3-0.35um
適用: 医療機器、自動車電子工学、企業
はんだのマスク: 緑。赤い。青。白い。Black.Yellow
製品の説明

導かれた管の軽い回路PCBは高い発電がPCBを導いた球根の運転者PCBの設計を導いた

1. 導入

一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。



2. 材料:アルミニウム基盤PCB

項目 単位   指定 テスト条件
絶縁材の厚さ um

最高

200

60

はんだの抵抗(288℃) 秒。 600 IPC-TM-650 2.4.13.1
熱衝撃 288℃10」/cycle 6回 IPC-TM-650 2.4.13.1
皮をむきなさい強さ(正常な状態)の lb/in 9 IPC-TM-650 2.4.8
絶縁破壊電圧 V/mil   750 IPC-TM-650 2.5.6
容積抵抗(正常なstatus>E+14) Ω·cm   1.8*1015 IPC-TM-650 2.5.17.1
表面の抵抗(正常なstatus>E+12) Ω 3.5*1014 IPC-TM-650 2.5.17.1

比誘電率

正常な状態1つのMHzの

正常な状態1つのGHzの



5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

一定した消滅

正常な状態1つのMHzの

正常な状態1つのGHzの



0.013

0.010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

吸水 %   0.2 IPC-TM-650 2.6.2.1

熱伝導性

(唯一の絶縁材の層で測定した)

W/m℃   1.0 ASTM-E1461
燃焼性 94V-0   パス IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Td   410 TBD (5wt%の損失)
MOT (RTI)   130 UL746B
CTI (比較追跡索引) V   >600 (PLC=0) UL746E DSR



3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。



6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス(部品、OEM)を
4.豊富な目録及び習慣的で物質的な準備


7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。



HASL ENIG OSPの液浸の銀製の高い発電LEDの管ライトPCB 0





アルミニウムPCBの構造

回路の銅の層

回路の銅の層は(通常電気分解の銅ホイルを使用して)装置のアセンブリそして関係を実現するのに使用されているプリント回路を形作るためにエッチングされる。、同じ厚さおよび同じ線幅との従来のFR-4と比較されて、アルミニウム基質はより高い流れを運ぶことができる。

HASL ENIG OSPの液浸の銀製の高い発電LEDの管ライトPCB 1

絶縁層

絶縁層は主に結合、絶縁材および熱伝導の機能をするアルミニウム基質の基幹技術である。アルミニウム基質の絶縁層は力のモジュール構造の最も大きい断熱層である。よりよい絶縁層の熱伝導性、モジュールの力の負荷を、容積を高めることを減らし、装置の操作の間に発生する熱高めるより低い広げること装置の実用温度、寿命を拡張しより好ましく、出力を。

HASL ENIG OSPの液浸の銀製の高い発電LEDの管ライトPCB 2
