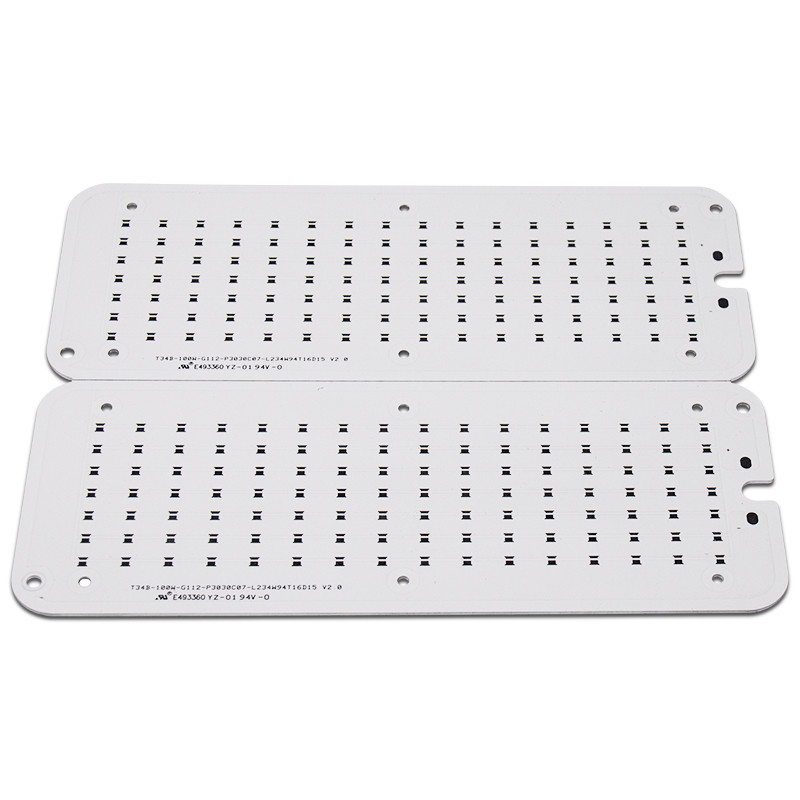

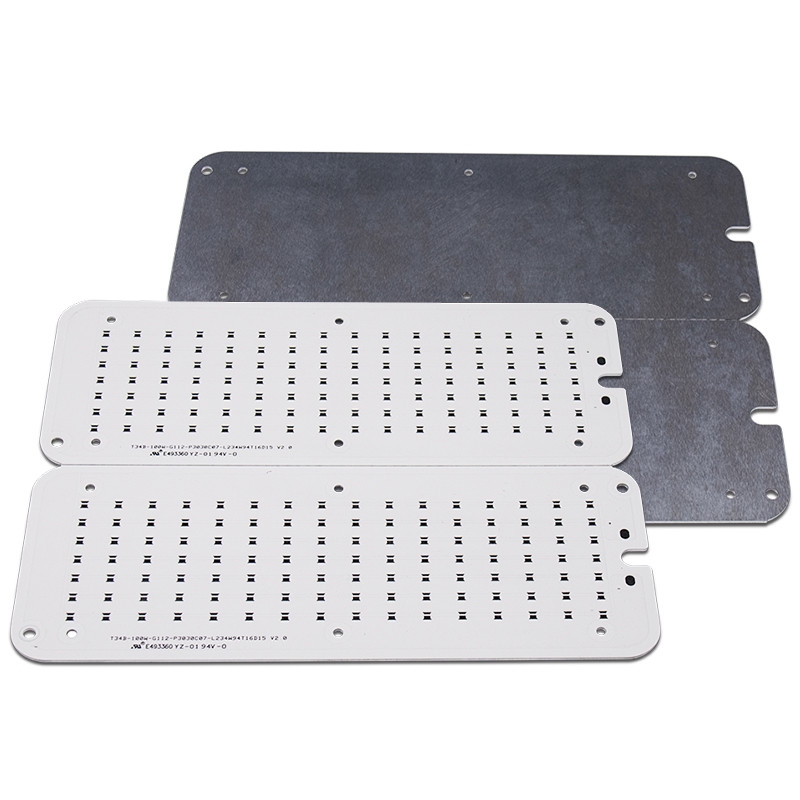

高い発電LEDライト金属表面の台紙PCBアセンブリ
2PCS
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 中国
ブランド名: Yizhuo
証明: CE,ROHS,UL
モデル番号: LED PCB板12
ハイライト:

LEDライト表面の台紙PCBアセンブリ

,

金属表面の台紙PCBアセンブリ

,

高い発電LEDライトPCB

お支払配送条件
パッケージの詳細: 真空パック+良質のカートン箱
受渡し時間: 10-12の仕事日
支払条件: T/T、ウェスタン・ユニオン
仕様
材料: アルミニウム材料
打つことの側面図を描くこと: 旅程、斜角が付くV-CUT
表面の仕上げ: HASL/ENIG/OSP/Immersionの銀
最少線幅: 0.3-0.35um
適用: 医療機器、自動車電子工学、企業
はんだのマスク: 緑。赤い。青。白い。Black.Yellow
製品の説明

diy導かれたPCBの金属表面の台紙PCBアセンブリ高い発電導かれたPCBはPCBの設計を導いた



1. 導入

一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。



2. 材料:アルミニウム基盤PCB

項目 単位   指定 テスト条件
絶縁材の厚さ um

最高

200

60

はんだの抵抗(288℃) 秒。 600 IPC-TM-650 2.4.13.1
熱衝撃 288℃10」/cycle 6回 IPC-TM-650 2.4.13.1
皮をむきなさい強さ(正常な状態)の lb/in 9 IPC-TM-650 2.4.8
絶縁破壊電圧 V/mil   750 IPC-TM-650 2.5.6
容積抵抗(正常なstatus>E+14) Ω·cm   1.8*1015 IPC-TM-650 2.5.17.1
表面の抵抗(正常なstatus>E+12) Ω 3.5*1014 IPC-TM-650 2.5.17.1

比誘電率

正常な状態1つのMHzの

正常な状態1つのGHzの



5.6

5.3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

一定した消滅

正常な状態1つのMHzの

正常な状態1つのGHzの



0.013

0.010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9

吸水 %   0.2 IPC-TM-650 2.6.2.1

熱伝導性

(唯一の絶縁材の層で測定した)

W/m℃   1.0 ASTM-E1461
燃焼性 94V-0   パス IPC-TM-650 2.3.9
Tg   100 IPC-TM-650 2.4.24
Td   410 TBD (5wt%の損失)
MOT (RTI)   130 UL746B
CTI (比較追跡索引) V   >600 (PLC=0) UL746E DSR



3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。



6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス(部品、OEM)を
4.豊富な目録及び習慣的で物質的な準備


7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。



高い発電LEDライト金属表面の台紙PCBアセンブリ 0





金属の基質

どのような金属が絶縁の金属の基質のために使用されるか決まる金属の基質の熱拡張係数、熱伝導性、強さ、硬度、重量、表面状態および費用の広範囲の考察によって。

一般に、費用および技術的な性能のような条件を考慮して、アルミニウム版は理想的な選択である。利用できるアルミニウム版は等6061、5052 1060である。熱伝導性、機械特性、電気特性および他の特別な特性のためのより高い条件があれば、銅版、ステンレス鋼の版、鉄の版およびケイ素の鋼板はまた使用することができる。

高い発電LEDライト金属表面の台紙PCBアセンブリ 1

アルミニウムPCBの適用

1. 可聴周波装置:入力、出力アンプ、釣り合ったアンプ、オーディオ・アンプ、前置増幅器、電力増幅器。

2. 電源:切換え調整装置、DC/ACコンバーター、SWの調整装置、等。

3. コミュニケーション電子機器:高周波アンプ、ろ過の電気器具、送信機回路

4. OA機器:モーター ドライブ、等。

5. 自動車:電子調整装置、点火、電源のコントローラー、等。

6. コンピュータ:CPUボード、フロッピーディスク・ドライブ、電源装置、等。

7. 力モジュール:インバーター、半導体継電器、整流器橋。

8. ランプおよび照明:省エネランプの支持された昇進として、いろいろ多彩な省エネLEDライトは市場によって評判が高く、LEDライトで使用されるアルミニウムPCBはまた大規模な適用を始める。

高い発電LEDライト金属表面の台紙PCBアセンブリ 2
