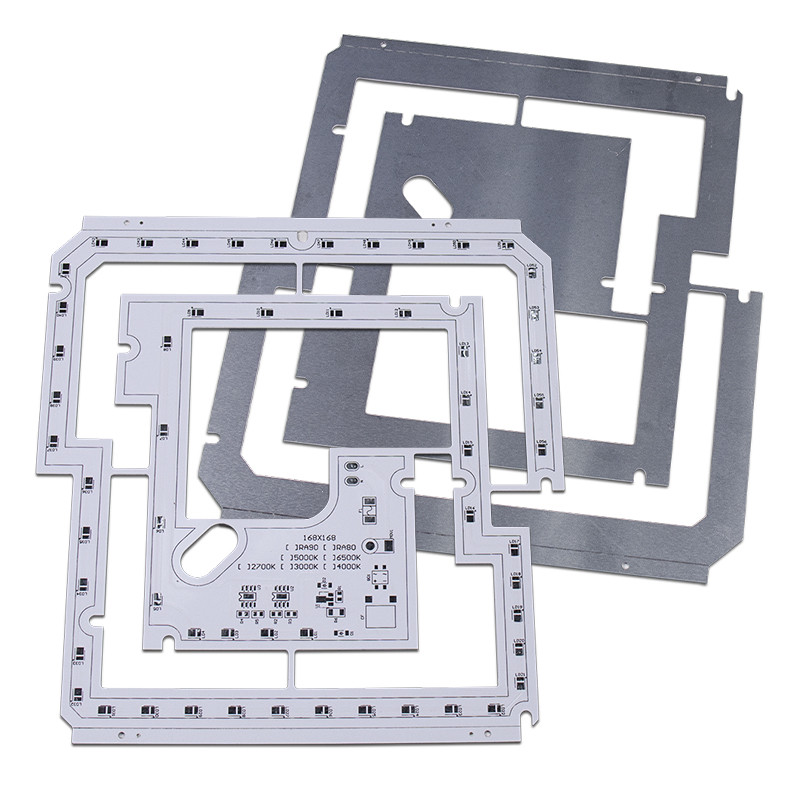

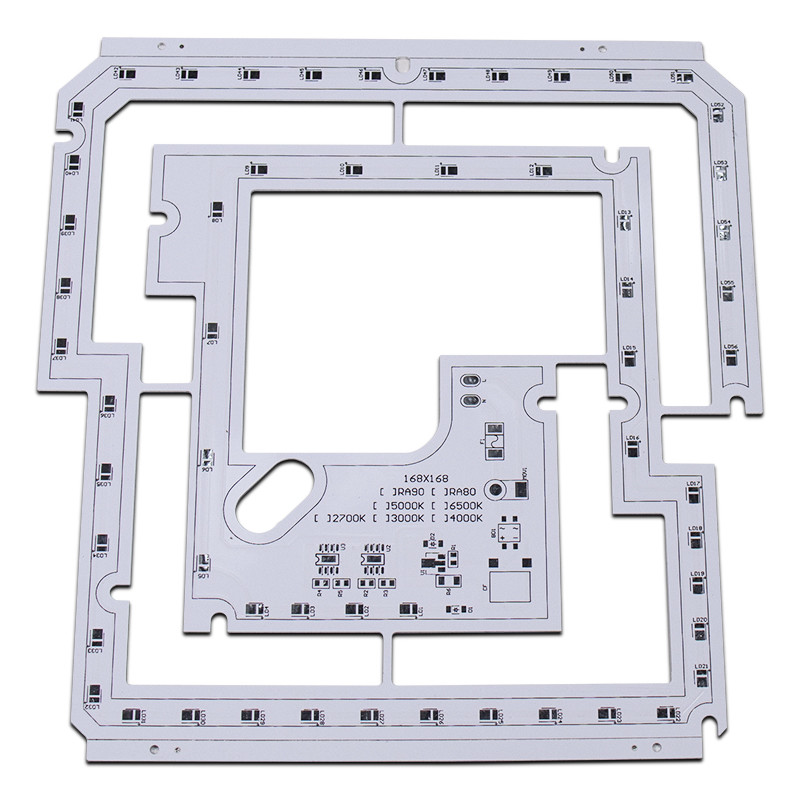

太陽軽いサーキット ボードは設計が配列PCBを導いた12vによって導かれたサーキット ボードを導いた
1. 導入
一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
| 項目 | 単位 | 指定 | テスト条件 | |
| 絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
| はんだの抵抗（288℃） | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
| 熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
| 皮をむきなさい強さ（正常な状態）の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
| 絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
| 容積抵抗（正常なstatus>E+14） | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗（正常なstatus>E+12） | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
熱伝導性 （唯一の絶縁材の層で測定した） |
W/m℃ | 1.0 | ASTM-E1461 | |
| 燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD （5wt%の損失） | |
| MOT （RTI） | ℃ | 130 | UL746B | |
| CTI （比較追跡索引） | V | >600 （PLC=0） | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス（部品、OEM）を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
アルミニウムPCBに他のどのPCBに同じようなレイアウトがある。それに銅、はんだのマスクの層があり、それに層にされて捺染する。ガラス繊維かプラスチック基質を持っていることの代り、アルミニウム サーキット ボードが金属の基質を備えているけれども。この基盤は主にアルミニウムの組合せを含んでいる。金属の中心は金属から完全に成るか、またはガラス繊維およびアルミニウムの組合せを持つことができる。アルミニウムPCBsは普通single-sidedしかし同様に両面である場合もある。多層アルミニウムPCBsは製造し非常ににくい。
アルミニウム基質
アルミニウム板はLEDのほとんどの使用を得、電子工学を変えることに動力を与える。LEDsによって作り出される強いライトはアルミニウムが部品から指示する熱のハイ レベルを作成する。アルミニウムPCBはLED装置の寿命を拡張し、より多くの安定性を提供する。街灯、停止ライトおよび世帯の照明のアルミニウム基質を見つけることができる。それらは周波数変換装置が流れを変え、電子工学を調整するようにする。他の多くの企業の創作者はまたアルミニウム サーキット ボードの使用を見つけるが、頻繁にとしてそれらを実行しない。
