PCBは板インバーター プリント基板のレイアウトおよび設計を導いた
2pcs
MOQ
large.img.alt
特徴 ギャラリー 製品の説明 見積依頼
特徴
基本情報
起源の場所: 陶磁器
ブランド名: Yizhuo
証明: CE,ROHS,UL
モデル番号: MC PCB 08
ハイライト:

セリウム インバーター プリント基板

,

水星自由なPCBは板を導いた

,

承認されたセリウムはPCBを導いた

お支払配送条件
パッケージの詳細: 内部の真空のパッキング、外標準的なカートン箱のパッキング。
受渡し時間: 10-12の仕事日
支払条件: T/T、ウェスタン・ユニオン
仕様
製品名: MC PCB
プロファイリングパンチ: 旅程、斜角が付くV-CUT
シルク スクリーン: 、黒い白い、黄色い
電気テスト: 据え付け品/飛行調査
表面の仕上げ: HASL、OSP、ENIGの金指
サービス: ワンストップサービス
製品の説明

PCBは板インバーター プリント基板のレイアウトおよび設計を導いた



LEDsは表面の台紙および加鉛パッケージで利用できる。表面の台紙装置(SMD)が小さく、控えめであるので、マルチデバイスの適用のための最初の選択である。

SMD LEDアセンブリは製造の技術のhigh-levelを要求する。製造業者は小さいPCBのLED回路そして 回路のboardaccessoriesに合わなければならない。それ故に、LEDの照明板生産は装置の選び、置を要求する。

プロセスはPCBではんだのパッドにはんだののりを印刷することを含む。次のステップははんだのパッドに表面台紙LEDsを置くことである。熱はそれからはんだの接合箇所を形作るために適用される。

LEDの部品の配置の正確さは重要である。また、はんだののりは水平でなければ、指定厚さの内にならない。LED装置への損傷を防ぐため、適用される熱の制御は重大である。





1.Base材料
FR-4 /Aluminum /CEM-1
2.Layers
1-40
3.Finisedの内部/外の銅の厚さ
1-6OZ
4.Finished板厚さ
0.2-7.0mm
5.Min穴のサイズ
機械穴:0.15mmレーザーの穴:0.1mm
6.Controlledインピーダンス
+/-5%
7.Plugging viasの機能
0.2-0.8mm
8.Outlineプロフィール
敗走Vカットの橋スタンプの穴
9.Surface処置
HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、抜け目がない金、OPS…

PCBの利点は板を導いた:



LED PCBsに従来の照明上の多くの利点がある。これらは下記のものを含んでいる:

  • 低い電力の消費
  • より長い寿命
  • より有効
  • まさにコンパクト
  • 自由な水星

照明板を形づけ、興味深い照明効果を作成するためにLEDsの色を変えることができる。

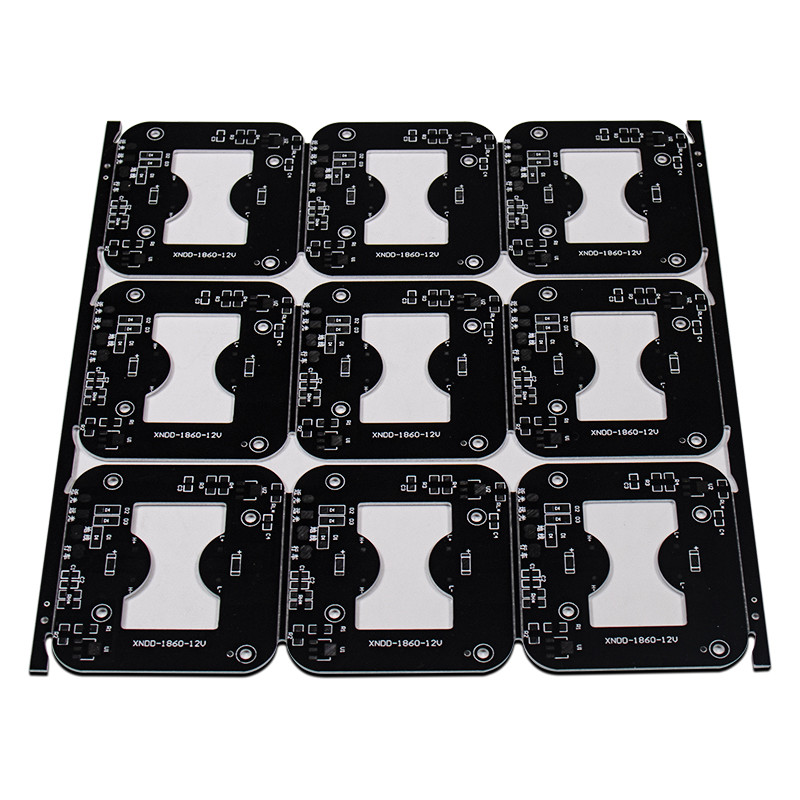

PCBは板インバーター プリント基板のレイアウトおよび設計を導いた 0




アルミニウム基盤によい熱消滅機能がある。LEDが多くの熱を発生させるので、LEDランプのためのプリント基板は一般にアルミニウム基質である。



1. 音響設備:入出力アンプ、釣り合ったアンプ、オーディオ・アンプ、前置増幅器、電力増幅器等。

2. 電源装置:安定装置、コンディショナー、DC-ACのアダプター等。

3. コミュニケーション電子機器:高周波アンプ、フィルター電気回路。

4. オフィスの自動装置:モーター運転者等。

5. コンピュータ:電源装置、フロッピーディスク・ドライブ、マザーボード等。

6. 力モジュール:インバーター、固体リレー、整流器橋等。

7. 電子制御:リレー、トランジスター基盤、回路のいろいろな部品。

8. スイッチ、マイクロウェーブ:ラジエーター、半導体デバイス、断熱材およびモーター コントローラー。

9. 産業車:点火、電圧安定器、転換システムをつける自動安全制御システム。

10. LED表示(2つのモード:LED表示;LEDの光源の表示)

11. 照明:省エネランプの昇進によって、いろいろ省エネLEDライトは市場によって歓迎される、従ってLEDライトのためのアルミニウム基質に大規模な適用がある。

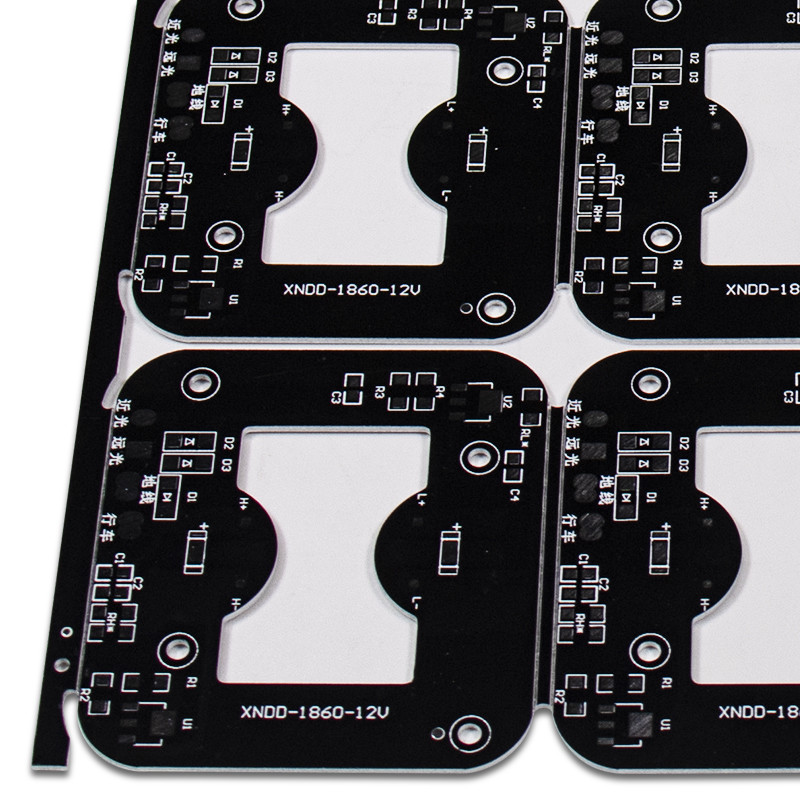

PCBは板インバーター プリント基板のレイアウトおよび設計を導いた 1

シンセンYizhuoの電子工学Co.、株式会社はISO9001に証明される国民のハイテクな企業である:2015国際的な質の管理システム。私達にセリウム、ROHSのULの証明がある。それは2012年に創設され、工場区域は6,000平方メートル以上、120人の従業員および2つの転位から成っている。私達にアルミニウムPCBs、FR4 PCBs、LED PCBA、および他の関連製品を製造する機能がある。私達はまたPCBのデザイン・サービスにPCBの設計、PCBアセンブリおよび処理しているLED SMT板のようなサービスを提供している。プロダクトは熱放散を要求する照明、電子工学、コミュニケーションの、自動車および他の工業で広く利用されている。私達の専門家は近い連合で私達の顧客の特定の条件を理解するために働く。従って私達の質の試験ユニットでは、私達は細かいところまで国際的な品質規格の彼らの承諾の各プロダクト、結果をテストする。私達は私達の顧客のためのODMまたはOEMのワンストップ サービスをしてもいい。
PCBは板インバーター プリント基板のレイアウトおよび設計を導いた 2

PCBは板インバーター プリント基板のレイアウトおよび設計を導いた 3


FAQ:
 Q1.  それはプロダクトで私のロゴを印刷することは良いか。

:  はい。私達を私達の生産の前に形式的に知らせ、第一に私達のサンプルに基づいて設計を確認しなさい。

Q2:  プロダクトのために保証する提供するか。
:  はい、私達は私達のプロダクトに保証2年の提供する

Q3: 私達のプロダクト テストされる郵送物の前にか。
はい、私達は私達に試験方法を提供したら機能回路テストを提供してもよい。
