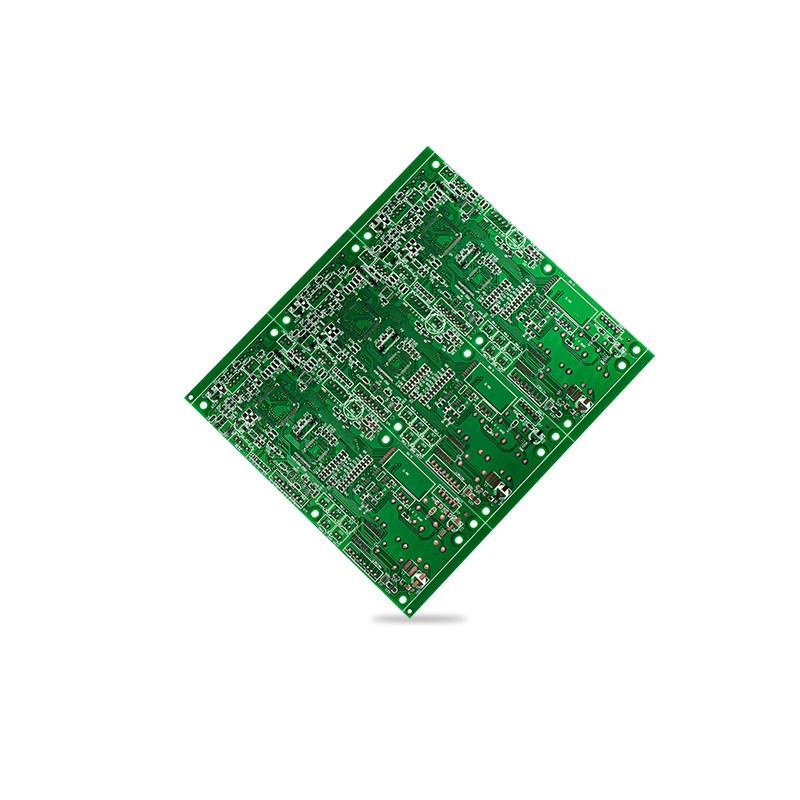

力銀行電子工学のためのOEM ODM倍によって味方される1.6mm FR4 PCB

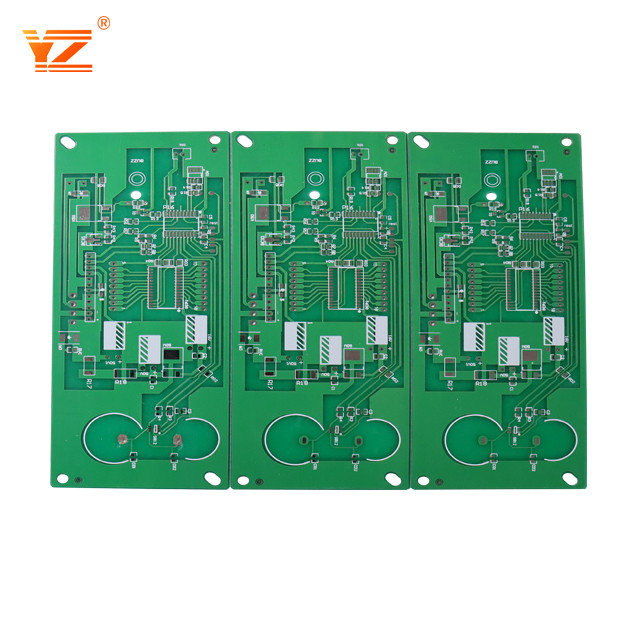

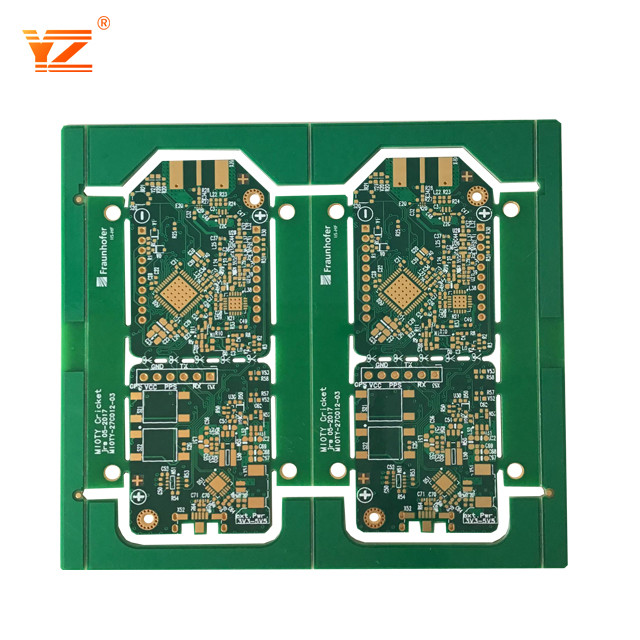

FR4 OEM電子工学のための両面力銀行PCBのサーキット ボードPCB
1. 基材:FR4
2. 層:1~8
3. 板厚さ:0.4~3.2mm
4. 板厚さの許容:±10%
5. Finisedの外の銅の厚さ:1~2oz (35~70μm)
6. Finisedの内部の銅の厚さ:0.5~1oz (17~35μm)
7. 最低板サイズ:5*5mm
8. 最高板サイズ:550*560mm
9. 最低の線幅/スペース:3/3mil
10. 最低の穴のサイズ:0.2mm
11. 穴の許容:±0.07mm/±0.05mm
12. はんだのマスク:緑、赤く、青、白く、黒く、黄色い、等。
13。 表面の終わり:、OSP無鉛、HASL、HASL液浸の金/錫の銀、堅い金、抜け目がない金、等。
14. 燃焼性:94V-0
15. 最低S/M橋:4mil
16. 特性幅:≥0.1mm
17. 特性高さ:≥0.08mm
18. 証明書:ISO ROHS UL
19. 付加価値:サービス設計、クローン、アセンブリ、製造
20. 適用:消費者電子の、産業制御、緑エネルギー、エアコン、洗濯機、電子機器、等。
FR4 PCBはおよびめっきの技術どの層の計算で慣習的な訓練に頼ることができる。
40+層までのFR4 PCB
広範囲高温、低損失の、および無鉛積層物を含む積層の選択
混合された誘電性の(雑種の)構造
パネルのサイズ30まで″ Xの55 ″
埋め込まれた硬貨または金属の中心および金属に支えられるMLB
to.450 ″の上のパネルの厚さ
RFおよびマイクロウェーブ回路
重い銅(10のoz。外の層/5つのoz。
内部の層)
埋め込まれ、分散、そして分離した受動の部品
FAQ:
Q1. どんなサービスを供給できるか。
:私達はOEM PCBであり、2012年以来のPCBAの製造業者、RD PCBの製作、SMTおよびアセンブリPCBAを含むワンストップ解決を提供してもいい。
Q2. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
