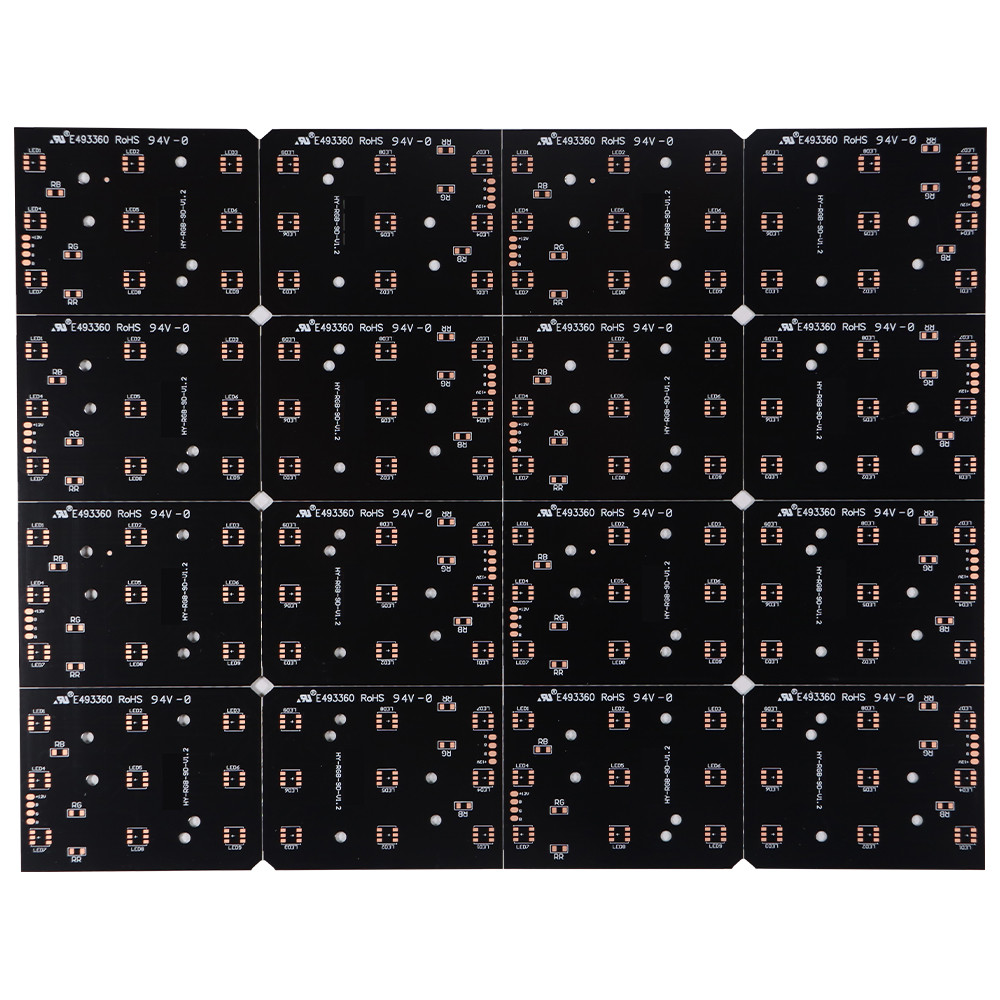

SMD 12W LEDのプリント基板の銅の厚さ1OZ 2OZ 30Z
アルミニウムLED PCB板SMD LED球根PCBのサーキット ボード モジュール12W LED PCB
原産地 |
シンセン |
サービス |
ワンストップ サービス |
基材 |
アルミニウム |
銅の厚さ |
0.69-8.26mil (18-210um) |
板厚さ |
0.2-6.0mm |
Min. Hole Size |
HDI/0.15mm (6mil)のための0.1mm (4mil) |
Min.線幅 |
0.075mm (3mil) |
Min.行送り |
0.075mm (3mil) |
表面の仕上げ |
HASL/OSP/Ag/ENIG/ENEPIG/ 液浸の銀、錫 |
テスト サービス |
100%のEテスト |
アルミニウム基質の構造
(1)メタル・ベース
アルミニウム ベースの基質は、LF、L4MおよびLy12アルミニウムを使用して、30 kgf/mm2の拡張の強さおよび5%の延長を要求する。米国Begasのアルミニウム基層は4つのタイプの1.0、1.6、2.0、そして3.2 mmに分けられ、アルミニウム タイプは6061T6または5052H34である。
(2)絶縁材の層
絶縁材、通常50~200um。絶縁体として機能するには余りにも厚ければ、メタル・ベースとショートすることを防ぐためにできるが熱放散に影響を与える;熱をよく散らすには余りにも薄ければ、できるがショートするべき金属の中心および構成の鉛をもたらすことは容易である。
アルミニウム基質の熱伝導性の標準的な紹介
アルミニウム基質の熱伝導性はアルミニウム基質の質を評価する重要な表示器の1つである。他の2つの重要な要因はアルミニウム基質の熱抵抗およびアルミニウム基質の抵抗電圧である。アルミニウム基質の熱伝導性は市場に一般にある。2.00.1は器械によって、アルミニウム基質の特定の熱伝導性測定することができるアルミニウム基質の熱伝導性直接影響を与えるアルミニウム基質の価格に、一般にある、より高いアルミニウム基質の親類の熱伝導性アルミニウム基質の価格より高い。アルミニウム基質の質のためにアルミニウム基質の熱伝導性を見るために、それは一方的ではない。アルミニウム基質の性能はアルミニウム基質の熱伝導性、アルミニウム基質の熱抵抗、および抵抗電圧によって定められる。それは単一の要因によって定められない。
アルミニウム基質の熱伝導性は一般に固定で、外的な要因と変わらない。熱伝導性はアルミニウム基質の原料によって主に定められる。銅および銀のような高い熱伝導性材料が加えられれば、アルミニウム基質材料の熱伝導性は完全により高い。熱伝導性は基本的な物理量、材料の固定部品であり、熱伝導性は厚さまたは区域の独立者である。
現在、高い熱伝導性は通常製陶術、銅、等である。但し、費用、アルミニウム基質のほとんどの考察が原因で市場に今日あれば、アルミニウム基質の対応する熱伝導性は皆が約気遣う変数である。より高い熱伝導性は記号の1つ表すよりよい機能を。アルミニウム基質はよい熱伝導性、電気絶縁材および機械処理機能の共通の金属ベースの銅で被覆されたアルミニウム基質である。アルミニウム基質の熱伝導性は通常1.0、1.5、および2.0から変わる。特定の状態はプロダクトの必要性によって決まる。
シンセンYizhuoの電子工学Co.、株式会社はハイテクな企業である。2012年に確立以来、
それは電子プロダクトの革新的な開発そして生産に託された。
今度はそれは安定したR & Dのチームを確立し、生産の場所の5,000平方メートル以上あった。
プロダクトはISOの9001:2015に国際的な質の管理システム、セリウム、ROHSおよびULの国際的な証明を渡した。
FAQ:
Q1. どんなファイル形式をPCB PCBAの生産のために受け入れるか。
A. Gerberファイル:CAM350 RS274X
PCBファイル:Protel 99SE、P-CAD 2001年のPCB
BOM:Excel (PDFの単語、txt)
一突きおよび場所ファイル
Q2. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: どの位私はサンプルを受け取ってもいいか。
: 支払を作った、私達を確認したファイルを送る後、あなたのサンプルは3-5の仕事日以内に準備ができている。ある緊急な順序があれば、私達は余分明白な料金との48時間以内にと作り出してもいい。
