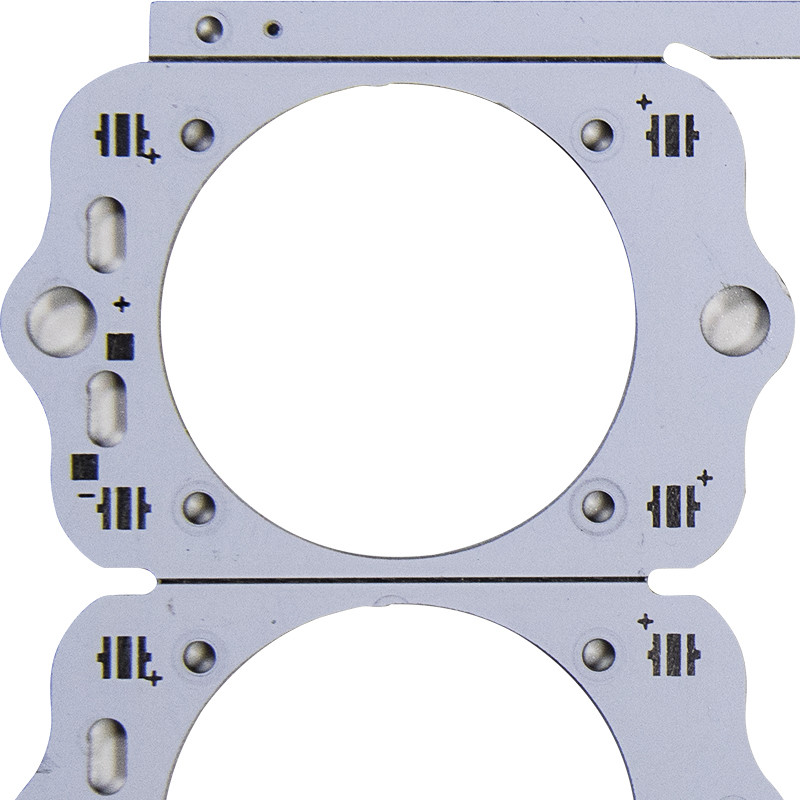

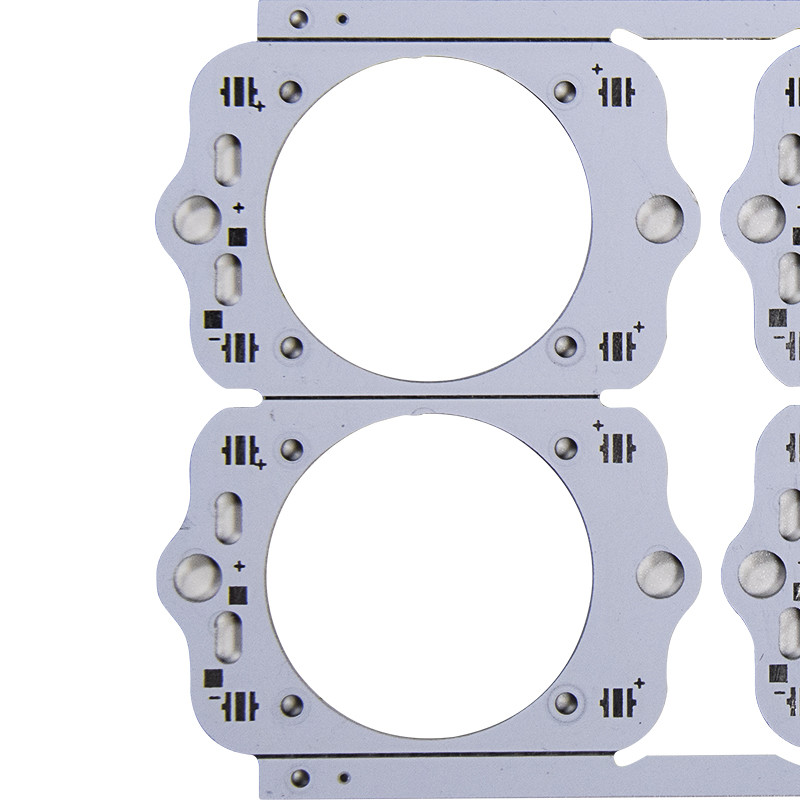

12V 24V 220V 18W LEDランプPCBの電子プリント基板
電子導かれたPCBはプリント基板18Wのアルミニウム基盤の球根軽いPCBを
アルミニウムPCBsの構造:
基本的なアルミニウムPCBの構造はアルミニウム基盤と銅の覆われた積層物(CCL)のそれ支持したである。銅ホイルおよび誘電性の層CCLを構成するため。アルミニウム基盤は保護として付加的なアルミニウム基礎膜があるかもしれない。
1. 銅ホイルの層:製造業者は適用が大きい現在の収容量を要求しなければ規則的なFR-4板のために使用すると同じ銅ホイルを一般使用。後者のために、それらは1から10オンスをから変えていて厚さが比較的重い銅を、使用する。銅ホイルの内部の側面は典型的な亜鉛および真鍮のめっきによって酸化を防ぐために表面は化学処置を経るが剥せる強さを改善することを行く。
2. 誘電性の層:この層の厚さは50から200をからum変え、アルミニウムPCBの基幹技術を形作る。誘電性の層に優秀な熱伝導性、低い熱抵抗および高い電気絶縁材の特性がある。それにまた優秀な反熱老化する特性があり、熱および機械圧力に抗できる。
誘電性の層の構造は適用によって決まる。例えば、PCBsの普遍的なアルミニウム使用誘電性の層としてエポキシのガラス繊維、高い熱伝導性の特別なアルミニウムPCBsの使用樹脂、およびPolyimideまたはポリオレフィンの樹脂ののprepregとの誘電性の層PCBsの高周波アルミニウム使用の前pregガラス繊維。
3. アルミニウム基層:これは支持の部品として機能するアルミニウム基質材料である。高い熱伝導性と共に、基層は切れ、打ち、そしてあくことを含む規則的な機械製造工程のために適しなければならない。
4. 基礎膜:アルミニウムの作られて、基礎膜は傷の取得からそしてエッチング プロセスの間に基層のGAIMENを保護する。
情報の配置 |
|
材料 |
アルミニウム |
厚さ |
1.0mm |
はんだのマスク |
白い |
LED |
クリー族のxp |
サイズ |
10*10mm |
証明書 |
ROSH.ISO9001.UL |
処置 |
無鉛 |
銅 |
1つのoz |
FAQ:
Q1. 私は導かれたライトのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q2. 調達期間についての何か。
:サンプルは5-7日を、大量生産の時間必要とする順序の量のための10-12の仕事日をもっとより必要とする
Q:私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
