SMD 3030 LEDはプリント基板OEM HASLENIG OSPの表面の仕上げを
導かれた導かれた運転者のサーキット ボード3030はライトのための管ライトMcpcbを導いた
アルミニウムPCBsの利点:
アルミニウムPCBsの使用は規則的なFR-4 PCBsのそれ上の複数の利点がある。標準的なFR-4構造と比較される、PCBsのアルミニウム提供劇的に優秀な熱放散。慣習的なエポキシ ガラスの厚さの第10ただ、アルミニウムPCBの誘電体5から10熱的に倍伝導性である場合もあるが。これは慣習的で堅いPCBのそれと比較されるPCBsのアルミニウム指数関数的により有効の熱管理をする。従って、デザイナーはアルミニウムPCBsで彼らの熱上昇の図表のIPCによって提案されるそれらより低い銅の重量を使用できる。
異なったタイプのアルミニウムPCBs
製造業者は革新の異なったタイプのずっとアルミニウムPCBsで巧妙のようなである:
適用範囲が広いアルミニウムPCBs:これらは優秀な電気絶縁材、熱伝導性および柔軟性のために陶磁器の注入口が付いているPolyimideの樹脂システムを特色にする新しく適用範囲が広い誘電体を使用する。5754のようなメタル・ベース使用適用範囲が広いアルミニウムまたは類似した。組合せはユーザーが場所に曲がることができる規則的な曲るない使用を作り出すことPCB。
雑種アルミニウムPCBs:次にこれらは製作者が独自に処理する、およびアルミニウム基盤に熱材料を使用して結束を使用する小組立部品としてnon-thermal材料。例えば、慣習的の2 -または4層FR-4 PCBはアルミニウム基盤と熱放散および機械剛性率の改善を助ける結んだ
|
製品タイプ |

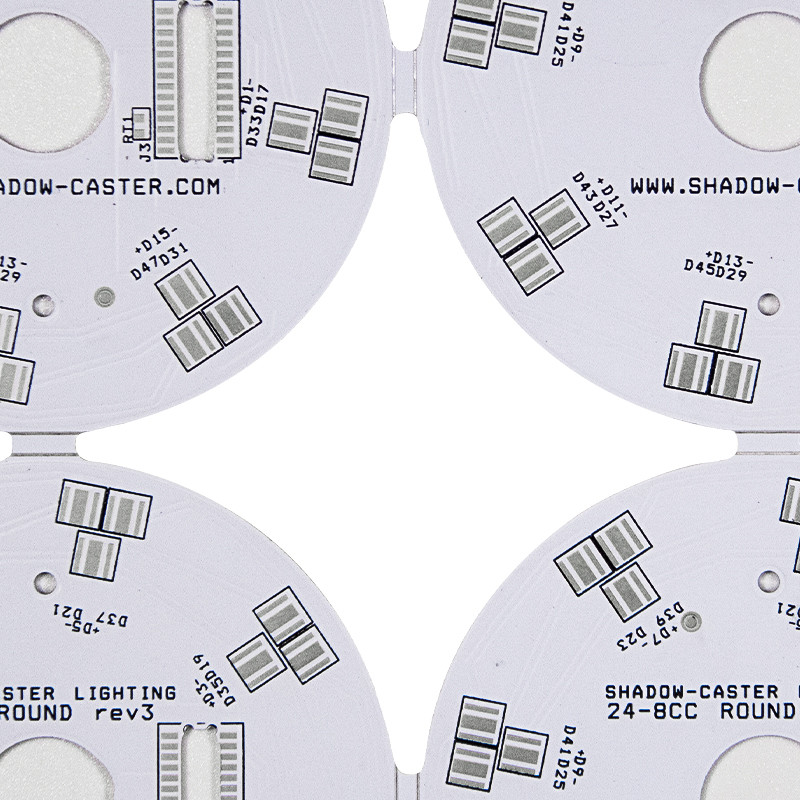

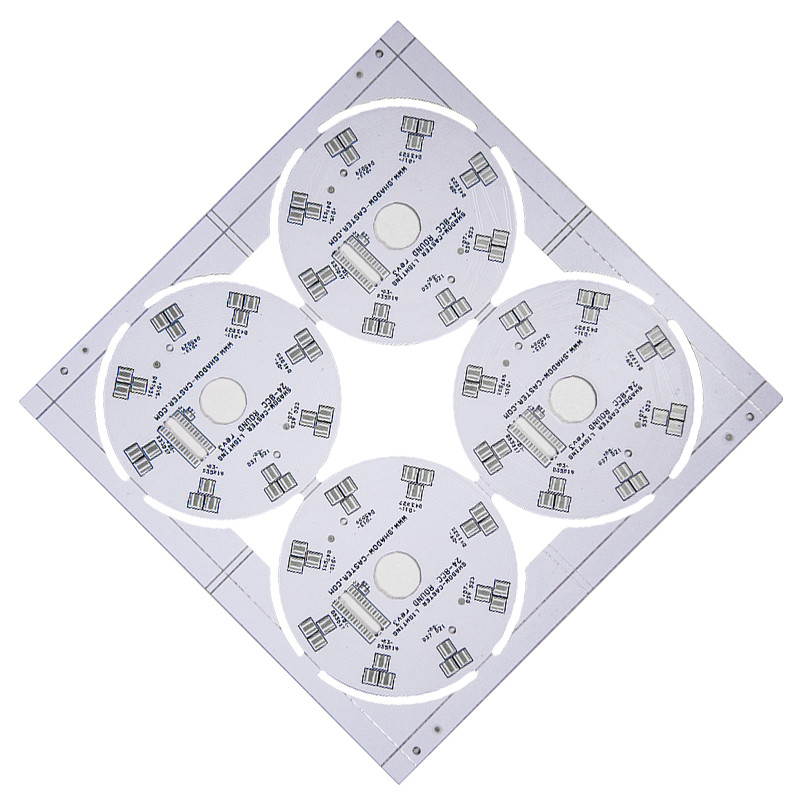

円形の導かれたPCB板 |
|
最高のパネルのサイズ |
20" *24」（1170mm*600mm） |
|
銅の厚さ |
0.5oz、1oz、2oz、3ozおよび4つのoz |
|
誘電性の厚さ（基質に） |
0.4mm、0.6mm、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、3.0mmおよび3.2mm |
|
終了する板厚さ |
0.4mmから4.0mm |
|
厚さの許容 |
+/-10% |
|
アルミニウム機械化 |
訓練は、叩いて、製粉してダイス打つ誘導利用できるタブを打ち切る |
|
Min. Finish穴のサイズ |
0.25mm |
|
Max.workingの電圧 |
2.5kVDC （0.075mmの誘電体）、3.75kVDC （0.15mmの誘電体） |
|
Min.Trackの幅 |
0.2mm （8mils） |
|
Min.Trackのギャップ |
0.2mm （8mils） |
|
Min. SMDのパッド ピッチ |
0.2mm （8mils） |
|
表面の仕上げ |
HASL、液浸の金無鉛、HASL抜け目がない金、OSP |
|
Soldermask色 |
、黒い白い、利用できる他 |
|
伝説色 |
、白い黒い、利用できる他 |
アルミニウムPCBはよい熱伝導性のLEDの照明で広く利用されている。私達は高い熱伝導性を導かれたプロダクトおよび力の製造者のプロジェクトのための安定した、長い生命を確かめるために大きい材料に与える。
特徴:
IPC 6013のタイプ1、2、及び3
1-4の層の機能
1W-300W/mk熱伝導性
高水準LEDの極度の白いはんだのマスク。
FAQ:
Q1. 私は導かれたライトのためのサンプル発注があってもいいか。
:はい、私達は質をテストし、点検するためにサンプル順序を歓迎する。混合されたサンプルは受諾可能である。
Q2: あなたの顧客のために利用できるアフターセールス プロダクト整備があるか。
:はい、あらゆる質問題のためにFulltronicsはあなたのためのそれをいつでも解決する私達の責任を取る。
Q3: 郵送料はどうですか。
: 郵送料は行先、重量、商品のパッキング サイズによって定められる。私達に私達が郵送料引用することを必要とするかどうか知らせなさい。
