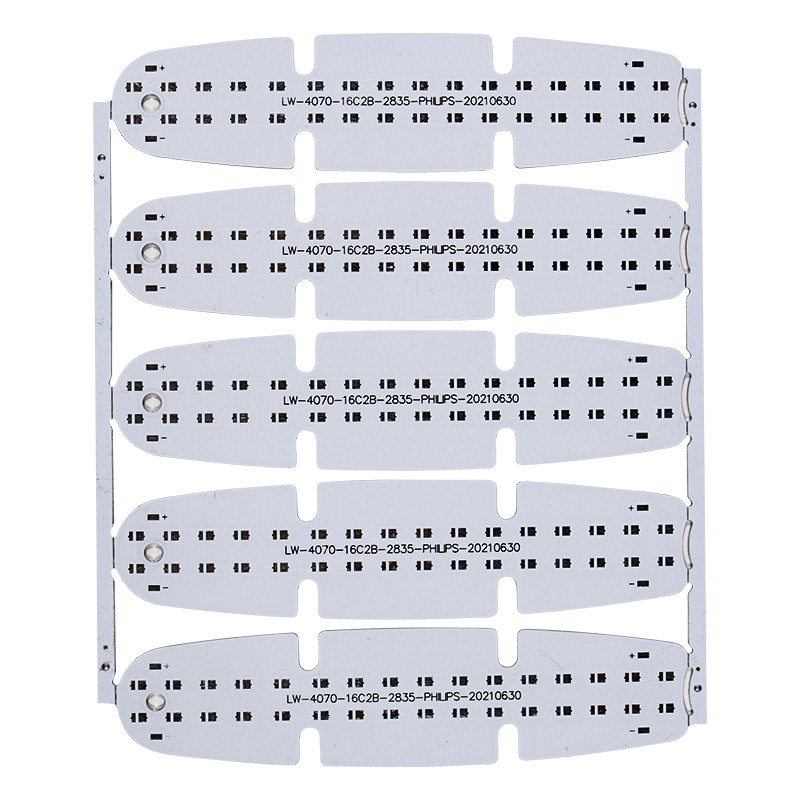

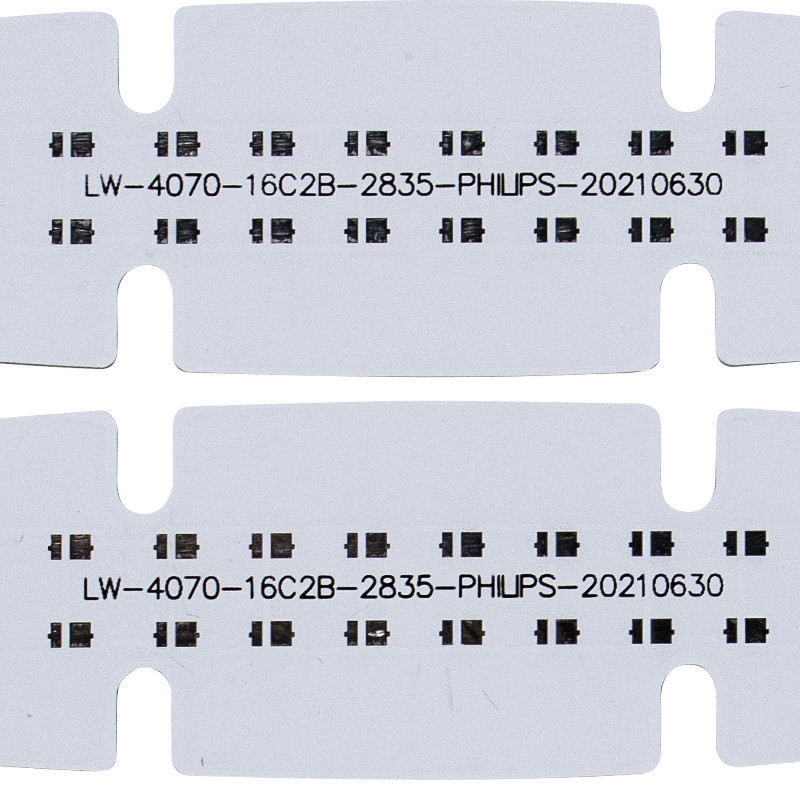

12V LED 94v0のパネルPCB板注文の石ライト白いシルクスクリーン
導かれたパネルPCB板注文12V 94v0はPCB板石ライトを導いた
基材 | FR-4 /Aluminum /CEM-1 |
層 | 1-22 |
Finisedの内部/外の銅の厚さ | 1-6OZ |
終了する板厚さ | 0.2-7.0mm |
最低の穴のサイズ | 機械穴:0.15mmレーザーの穴:0.1mm |
管理されたインピーダンス | +/-5% |
viasの機能を差し込むこと | 0.2-0.8mm |
輪郭のプロフィール | 敗走Vカットの橋スタンプの穴 |
表面処理 | HASL、液浸の金無鉛、HASL液浸の錫、液浸の銀、堅い金、抜け目がない金、OSP… |
アルミニウム支承板(メタル・ベース脱熱器[を含むアルミニウム支承板、銅の支承板、鉄の支承板]) low-alloyed Al Mg Siシリーズ高可塑性の合金の版である(構造については次図を見なさい)。これによい熱伝導性および電気絶縁材の性能、また機械処理の性能がある。
従来のFR-4と比較されて、アルミニウム基質は4500Vまで同じ厚さおよび同じ線幅、より高い現在を運ぶことができる電圧に抗できる採用し熱伝導性は2.0より大きい。企業はアルミニウム基質によって支配される。
他のある利点は下記のものを含んでいる:
街灯のアルミニウム基質
アルミニウム層の特徴
、アルミニウムPCBsの使用材料無類の利点と他の材料と比較される。力の部品の表面台紙の技術(SMT)の公共の芸術のために適した。ラジエーターは必要ではない、容積は非常に減る、熱放散の効果は優秀であり、絶縁材の性能および機械性能はよい。
LEDは基質(または半導体デバイス)主に使用される死ぬシステム回路板死に、LED間の熱放散のために媒体として。この基質はワイヤー結合、共融システムまたはフリップ・チップのプロセスによってLEDと死ぬ結合される。熱放散の考察に基づいて、LEDは基質市場のである3つのタイプに大体分けることができる主に陶磁器の基質死ぬ、:厚いフィルムの陶磁器の基質は、低温多層製陶術および薄膜の陶磁器の基質を共同発射した。
強力なLEDの部品のために、thick-filmまたは低温共同発射された陶磁器の基質はダイスの熱放散の基質として大抵使用され、それからLEDは死に、陶磁器の基質は金ワイヤーと結合される。
FAQ:
Q1.あなたの供給容量はどうですか。
:私達の供給容量は2000sqmのまわりに毎日ある。私達の25が000のsqmの工場スペースR & D、マーケティング、兵站学および調達操作を催すところ。
Q2.私はいかにあなたの質を点検するためにサンプルを得てもいいか。
:価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: 私達のプロダクト テストされる郵送物の前にか。
: はい、私達は作用する回路提供テストできる。
