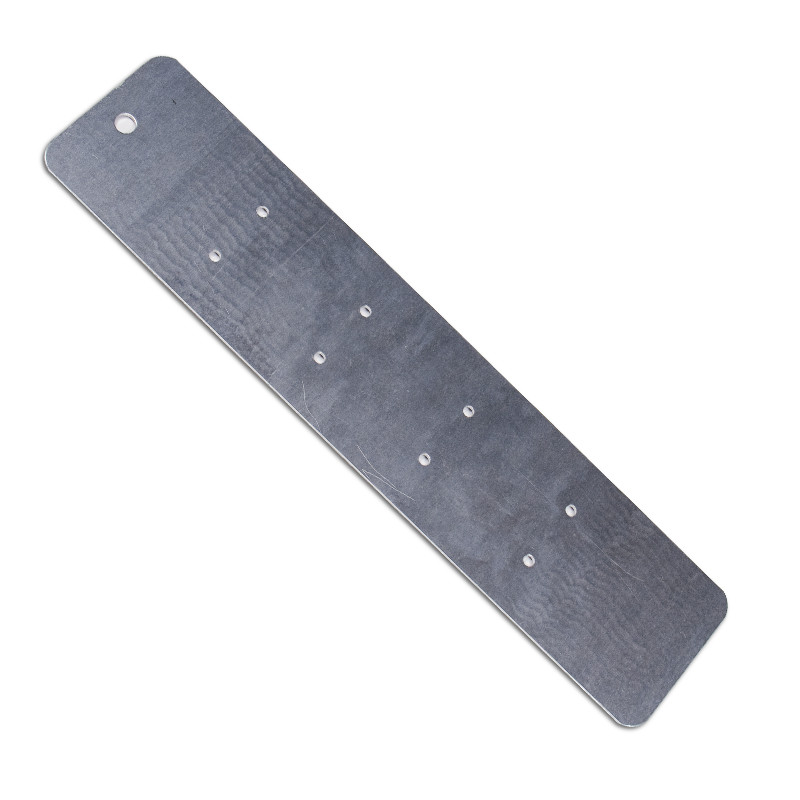

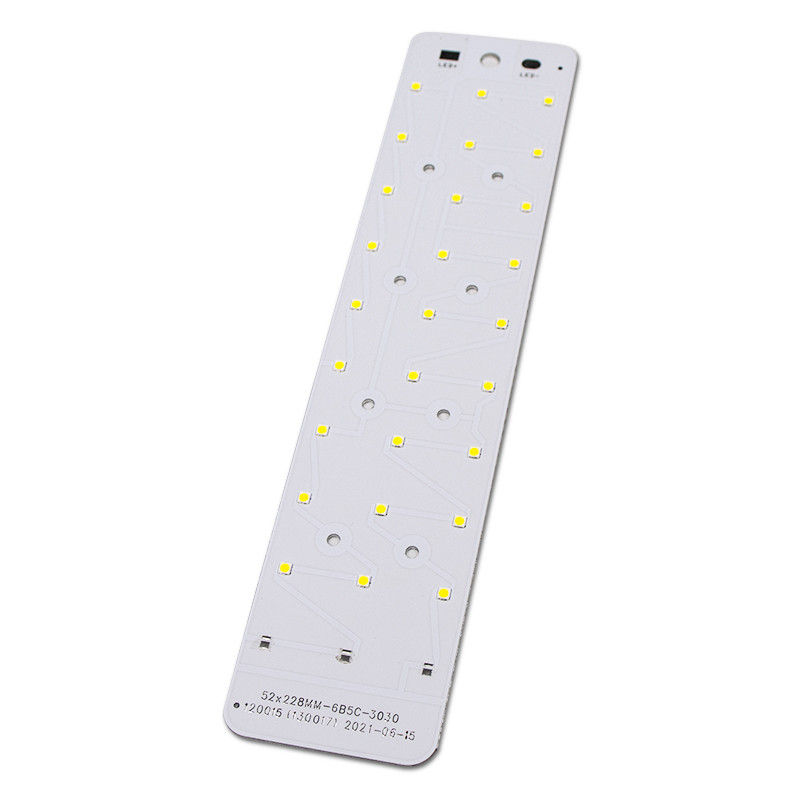

94v0アルミニウムPCBの習慣3030 2835のT8管のための導かれた破片のmcpcb板
• 厚い銅ホイルのエッチング
アルミニウムPCBsは通常高い発電密度の力装置で適用される従って銅ホイルは比較的厚い。銅ホイルが厚くまたはもっと3oz時、銅ホイルのエッチングは跡の幅の補償を要求する。さもなければ、跡の幅は許容からエッチングの後にある。従って、設計要求に応じられるインピーダンス制御および最適の跡の幅を/間隔保証するために次の仕事は先立って終わらなければならない。
a.跡の幅の補償は適切に設計されているべきである。
b.跡の幅/間隔に対する跡の製造業の効果は除去されるべきである。
c.要因および代理店変数をエッチングすることは厳格に制御されるべきである。
• はんだのマスクの印刷
はんだのマスクの印刷は厚い銅ホイルの効果によるアルミニウムPCBの製作の製造の難しさとみなされる。跡の銅の厚さが残像のエッチング異常なら、大きい相違は跡の表面発生するおよび幅木およびはんだのマスクの間で困難になる。滑らかなはんだのマスクの印刷を保障するためには、次の主義はに合致されるべきである:
a.はんだのマスク オイルは良質の性能と取られるべきである。
b.前科はんだのマスクの印刷は使用される。
c.必要な場合、最初に満ちる樹脂の製造方法およびはんだのマスクの秒は頼る。
• 機械製造業
アルミニウムPCBsの機械製造業は製粉する機械訓練を含み、形成およびv記録およびぎざぎざは電気強さを減らす内部にを経て残ってがちである。従って、良質の機械製造業を保障するために、次の主義はに付くべきである:
a.電気製粉および専門のフライスは少量の生産のために取られるべきである。
b.制御技法およびパターンはダイスの鋳造物の過程において気づかれるべきである。
c.あく変数は厚銅アルミニウムPCBsでぎざぎざが発生することを防ぐために適切に調節されるべきである。
層 |
1-2の層 |
板厚さ |
0.2mm-6.0mm |
銅の厚さ |
0.5oz-6.0 oz |
最高板サイズ |
600 x 1200mm |
Min.の穴径 |
0.1mm |
Min.の線幅 |
0.075mm |
ファイル形式 |
PCB、DOC、ddb等 |
MOQ |
1部分 |
基材 |
FR-4、TG、CEM-1、94V0アルミニウム、CEM-3 94HB |
はんだのマスク |
緑、赤く、青、黄色、黒く、白い等 |
表面の終わり |
ENIG、ImAg、ImSn、OSP、液浸の金は無鉛、HASL等を金張りする |
FAQ:
Q1. どんな指定必要とするPCBの引用語句のためにするか。
:私達はあなたのPCB Gerberファイル、板厚さ、銅の厚さ、表面の仕上げおよび量が引用することを必要とする。
Q2. 私はいかにあなたの質を点検するためにサンプルを得てもいいか。
:価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
Q3: どんなサービスがあるか。
: 、PCBアセンブリ購入している、私達はPCBの製作、部品を完全なアセンブリ提供している。
