アルミニウム覆われたPCBの金属の中心のプリント基板の導かれた運転者PCB板
1. 導入

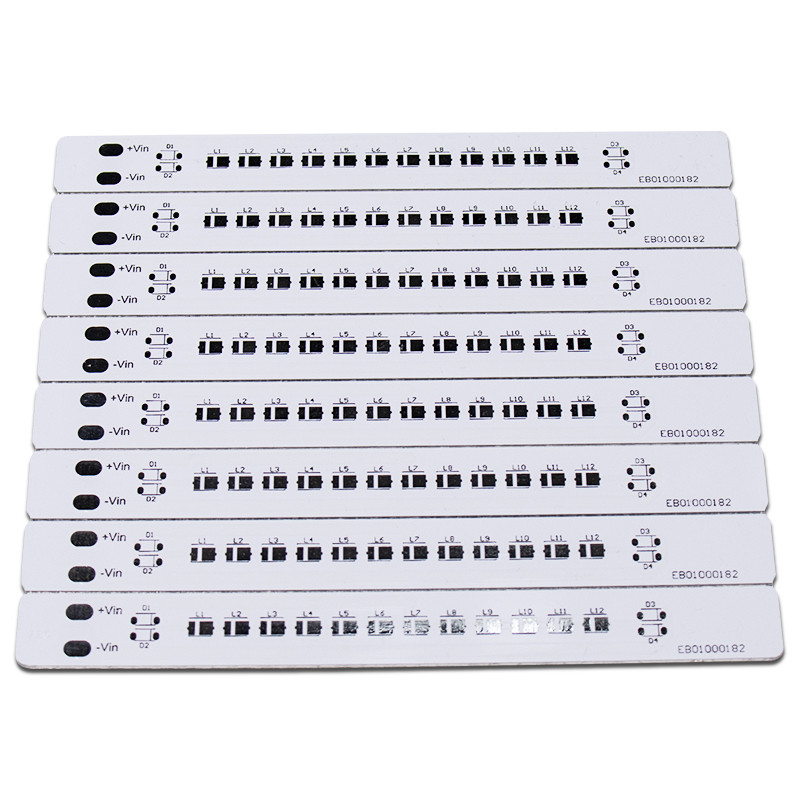

一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
項目 | 単位 | 指定 | テスト条件 | |
絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
はんだの抵抗(288℃) | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
皮をむきなさい強さ(正常な状態)の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
容積抵抗(正常なstatus>E+14) | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
表面の抵抗(正常なstatus>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
熱伝導性 (唯一の絶縁材の層で測定した) |
W/m℃ | 1.0 | ASTM-E1461 | |
燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
Td | ℃ | 410 | TBD (5wt%の損失) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (比較追跡索引) | V | >600 (PLC=0) | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス(部品、OEM)を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
- よい熱性能および長い生命
- よい熱伝導性および絶縁材
- 安価-有効な、再生利用できるエネルギー
- 集まること容易
- 高い耐久性
- ライト級選手
アルミニウム基盤によい熱消滅機能がある。LEDが多くの熱を発生させるので、LEDランプのためのプリント基板は一般にアルミニウム基質である。
1. 音響設備:入出力アンプ、釣り合ったアンプ、オーディオ・アンプ、前置増幅器、電力増幅器、等。
2. 電源装置:安定装置、コンディショナー、DC-ACのアダプター、等。
3. コミュニケーション電子機器:高周波アンプ、フィルター電気回路。
4. オフィスの自動装置:モーター運転者等。
5. コンピュータ:電源装置、フロッピーディスク・ドライブ、マザーボード、等。
6. 力モジュール:インバーター、固体リレー、整流器橋、等。
7. 電子制御:リレー、トランジスター基盤、回路のいろいろな部品。
8. スイッチ、マイクロウェーブ:ラジエーター、半導体デバイス、断熱材およびモーター コントローラー。
9. 産業車:点火、電圧安定器、転換システムをつける自動安全制御システム。
10. LED表示(2つのモード:LED表示;LEDの光源の表示)
11. 照明:省エネランプの昇進によって、いろいろ省エネLEDライトは市場によって歓迎される、従ってLEDライトのためのアルミニウム基質に大規模な適用がある。
