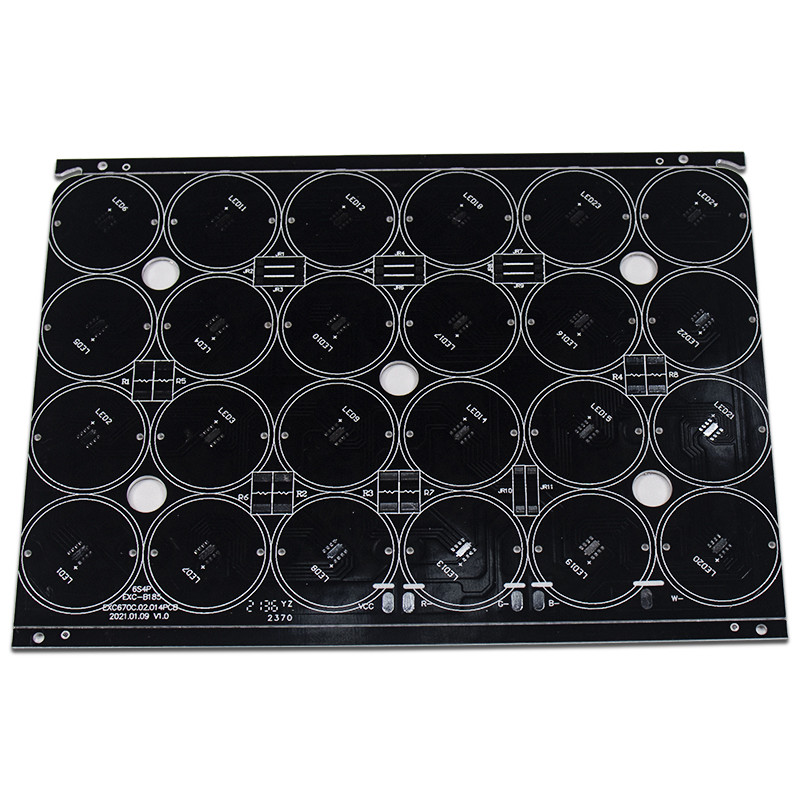

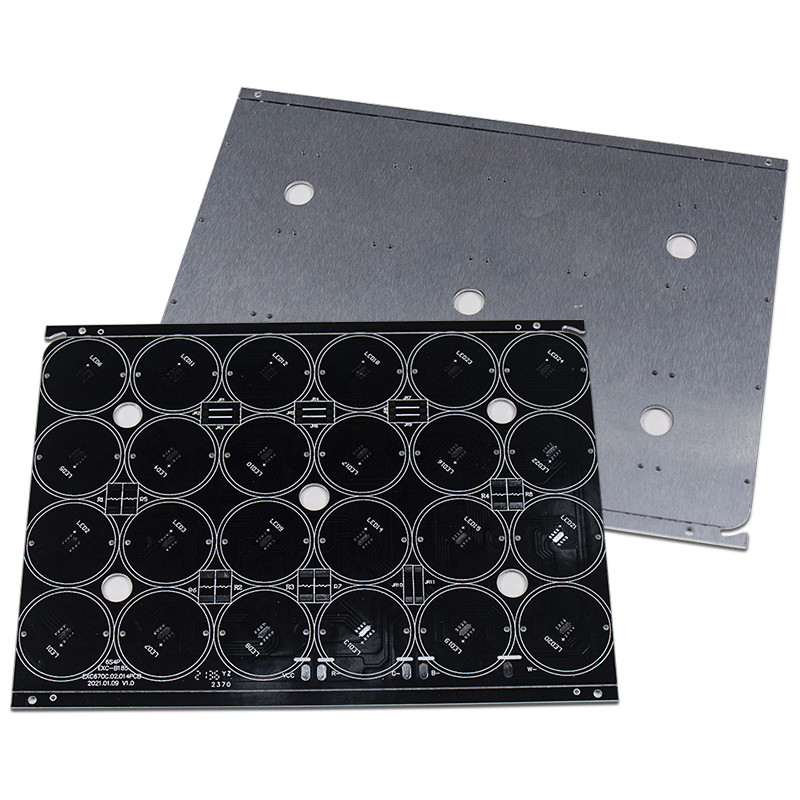

アルミニウム覆われたPCBは設計Smdが板を導いた軽いサーキット ボードを導いた
1. 導入
一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
| 項目 | 単位 | 指定 | テスト条件 | |
| 絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
| はんだの抵抗（288℃） | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
| 熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
| 皮をむきなさい強さ（正常な状態）の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
| 絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
| 容積抵抗（正常なstatus>E+14） | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗（正常なstatus>E+12） | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
熱伝導性 （唯一の絶縁材の層で測定した） |
W/m℃ | 1.0 | ASTM-E1461 | |
| 燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD （5wt%の損失） | |
| MOT （RTI） | ℃ | 130 | UL746B | |
| CTI （比較追跡索引） | V | >600 （PLC=0） | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス（部品、OEM）を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
次のテーブルの点検のPCBWayのアルミニウム中心PCBの製造の機能:
| 特徴 | 機能 |
| 材料 | アルミニウム中心（国内1060）、銅の中心、FR4カバー |
| 熱伝導性 | 1.0With （m*k）、2.0With （m*k） |
| Min. Track/間隔 | 4mil |
| Min. Hole Size | 0.8mm |
| 基材 | 、HDIアルミニウム、FR4、屈曲、屈曲堅い、ロジャース、等。 |
| 板厚さ | 0.4-3.2mm |
| 表面の仕上げ | 液浸の金、OSPの堅い金、液浸の銀、Enepig |
| Finsihのたる製造人 | 1-4oz |
| はんだのマスク | 緑、赤く、黄色、青、白く、黒く、紫色、無光沢の黒、無光沢の緑 |
| シルクスクリーン | 白い、黒い |
| プロセスによって | Tenting Vias、差し込まれたVias、Viasは覆わなかった |
| テスト | はえの調査のテスト（自由な）およびA.O.Iのテスト |
| 造りの時間 | 2-3日 |
| 調達期間 | 2-3日 |
ところで:
私達がsingle-sidedアルミニウム基質の無線回路のための注文すれば熱伝導性の接着剤を加えるために、注意することが最善かどうかである他では熱伝導性の接着剤が必要であるかどうかPCBWayはあなたと確認する。熱伝導性の接着剤は乳白色の白である。映像の白い部分。
