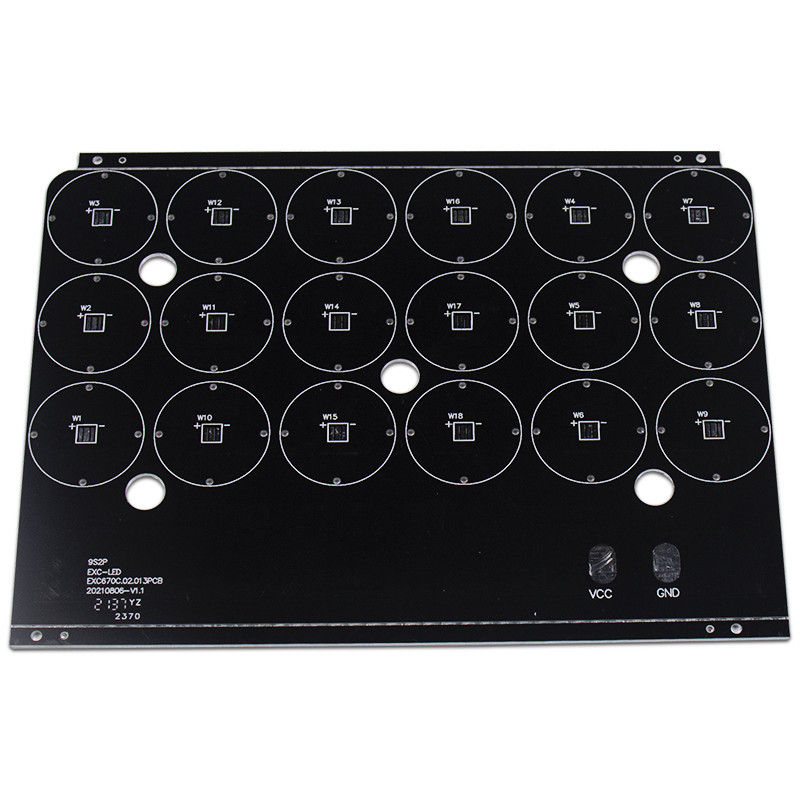

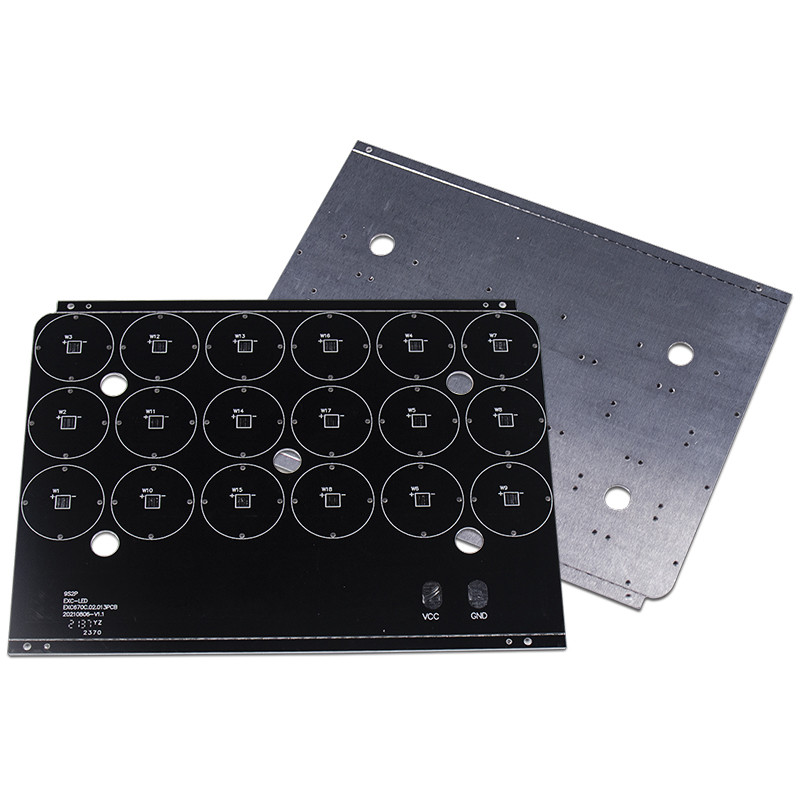

導かれた配列PCBはPCB Smdを導いた導かれた街灯のサーキット ボードのSmt PCBアセンブリを導いた
1. 導入
一種のsingle-sidedアルミニウムPCBとして、LED PCBは街灯、LEDランプおよび世帯ランプで広く利用されている。
2. 材料:アルミニウム基盤PCB
| 項目 | 単位 | 指定 | テスト条件 | |
| 絶縁材の厚さ | um |
最高 分 |
200 60 |
— |
| はんだの抵抗（288℃） | 秒。 | 分 | 600 | IPC-TM-650 2.4.13.1 |
| 熱衝撃 | 288℃10」/cycle | 分 | 6回 | IPC-TM-650 2.4.13.1 |
| 皮をむきなさい強さ（正常な状態）の | lb/in | 分 | 9 | IPC-TM-650 2.4.8 |
| 絶縁破壊電圧 | V/mil | 750 | IPC-TM-650 2.5.6 | |
| 容積抵抗（正常なstatus>E+14） | Ω·cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
| 表面の抵抗（正常なstatus>E+12） | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
|
比誘電率 正常な状態1つのMHzの 正常な状態1つのGHzの |
— |
5.6 5.3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
|
一定した消滅 正常な状態1つのMHzの 正常な状態1つのGHzの |
0.013 0.010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
| 吸水 | % | 0.2 | IPC-TM-650 2.6.2.1 | |
|
熱伝導性 （唯一の絶縁材の層で測定した） |
W/m℃ | 1.0 | ASTM-E1461 | |
| 燃焼性 | 94V-0 | パス | IPC-TM-650 2.3.9 | |
| Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
| Td | ℃ | 410 | TBD （5wt%の損失） | |
| MOT （RTI） | ℃ | 130 | UL746B | |
| CTI （比較追跡索引） | V | >600 （PLC=0） | UL746E DSR |
3. 証明:UL、ROHSの範囲、ISO
4。使用範囲:つく、自動車電子機器、電源、電子制御、コンピュータ機器、通信電子等。
5。どんな展覧会私達を加わった持っているか。
ニューデリー展覧会、モスクワの電子展覧会、等。
6. 私達のサービス
1.速い応答
2.良質に基づく適正価格
3.提供しなさいワンストップ サービス（部品、OEM）を
4.豊富な目録及び習慣的で物質的な準備
7. 支払方法:
T/T、Paypal、クレジット カード、ウェスタン・ユニオン、等。
従って重大な部品から実際に熱を移すアルミ缶 サーキット ボードで持つことができる悪影響を最小にする。より高い耐久性:アルミニウムは陶磁器またはガラス繊維の基盤によってできないプロダクトに強さおよび耐久性を提供する。
アルミニウム板は伝導性PCBの選択の最も熱的に1つである。それらは最低回路の損傷を保障すること可能ように重大な部品からの多くの熱として保つ。それらは、高い耐熱性のおかげで高密度回路および大きい国のレベルを扱ってもいい。アルミ合金から作成される基質に破損の危険を下げる物理的な耐久性のhigh-levelがある。他の金属と比較されて、アルミニウムに適度な費用に加えてより低い環境影響がある。
一方では、アルミニウムPCBsは標準的な板よりより多くのニッチの使用がありがちである。彼らが要する間、コンダクターを銅板に加えるよりより少なく、彼らにそれらの部品なしで標準的なPCBsより高い値段がある。アルミニウム中心に投資はあなたの適用が高温を含まなければ完済しないかもしれない。屈曲回路の作成で計画すれば、アルミニウム屈曲PCBは最初の位置にしか曲ることができない。それはより小さい電子工学に合うために曲がるが振動の圧力に抗しない。
