12w 18w 24w 100W LEDライトPCBのアルミニウム基礎誘電性の層

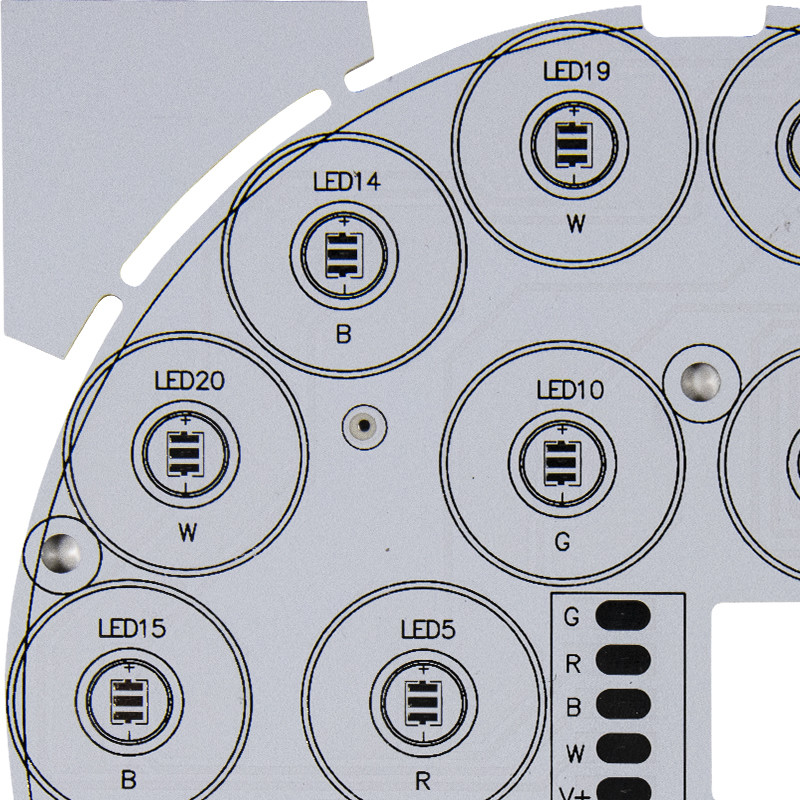

アルミニウムPCB板5730すべてのLEDライト12w 18w 24w 100Wのための2835
アルミニウムPCBの構造:
アルミニウムPCBsはアルミニウム基づいたCCLsである（CCLはPCBsの基材のタイプである）。アルミニウムPCBsは実際にFR4 PCBsにかなり類似している。アルミニウムPCBsの基本的な構造は層になる4である。それは銅ホイルの層、誘電性の層、アルミニウム基層およびアルミニウム基礎膜から成っている。
銅ホイルの層:使用される銅の層は正常なCCLs （1oz-10oz）より比較的厚い。銅のより厚い層はより大きい流れ収容量を意味する。
誘電性の層:誘電性の層は熱的に伝導性の層で、およそ50μmから厚く200μmである。それに適用のために適した低い熱抵抗およびそれがあった。
アルミニウム基盤:第3層はアルミニウム基質から成っているアルミニウム基盤である。それに高い熱伝導性がある。
アルミニウム基礎膜の層:アルミニウム基礎膜は選択的である。それに摩擦および不必要なエッチングからのアルミニウム表面の金庫の保存によって保護役割がある。それは2つのタイプすなわち低くより120度およそ250 （反高温）である。
|
項目 |
技術容量 |
|
層 |
1-8Layers |
|
PCBのための基材 |
FR4、CEM-1、22F、物質的なアルミニウム、高いTg高いFrequenceのロジャースのハロゲンなしの文書 |
|
厚さ |
0.6-2.4mm |
|
銅の厚さ |
0.5-2OZ |
|
表面処理 |
HASL （自由な錫鉛）、ENIG （液浸の金）、液浸の銀、金張り（抜け目がない金）、OSP、等。 |
|
Soldermask |
緑、白く、赤く、黄色、黒く、青く、透明な等 |
|
Min.lineの幅 |
0.15mm |
|
Min.lineスペース |
0.15mm |
|
Min.holeのサイズ |
0.25mm |
|
Eテスト |
100%のEテスト（高圧テスト）;飛行調査のテスト |
|
証明書 |
SGS.UL.ROHS、CQC。ISO9001:2015年 |
|
MOQ |
5pcs |
|
に適当 |
LEDライト、エアコン、電気equipentの洗浄一致 |
中国のアルミニウム プリント基板製造業者シンセンYizhuo Co.、限られた専門化アルミニウムPCB、金属の中心PCB、LEDシンセンCtiyにあるPCB、等中国。
FAQ:
Q:他の製造者よりあなたのadvandageは何であるか。
: 私達に専門エンジニアのチームおよび高度の自動生産ラインが付いている農産物PCBでおよそ12年間の経験が、ある。
Q:あなたの供給容量はどうですか。
: 私達の供給容量は2000sqmのまわりに毎日ある。私達の25が000のsqmの工場スペースR & D、マーケティング、兵站学および調達操作を催すところ。
Q:私はいかにあなたの質を点検するためにサンプルを得てもいいか。
: 価格の確認の後で、あなたのテストおよび評価のサンプルのための注文することができる。
